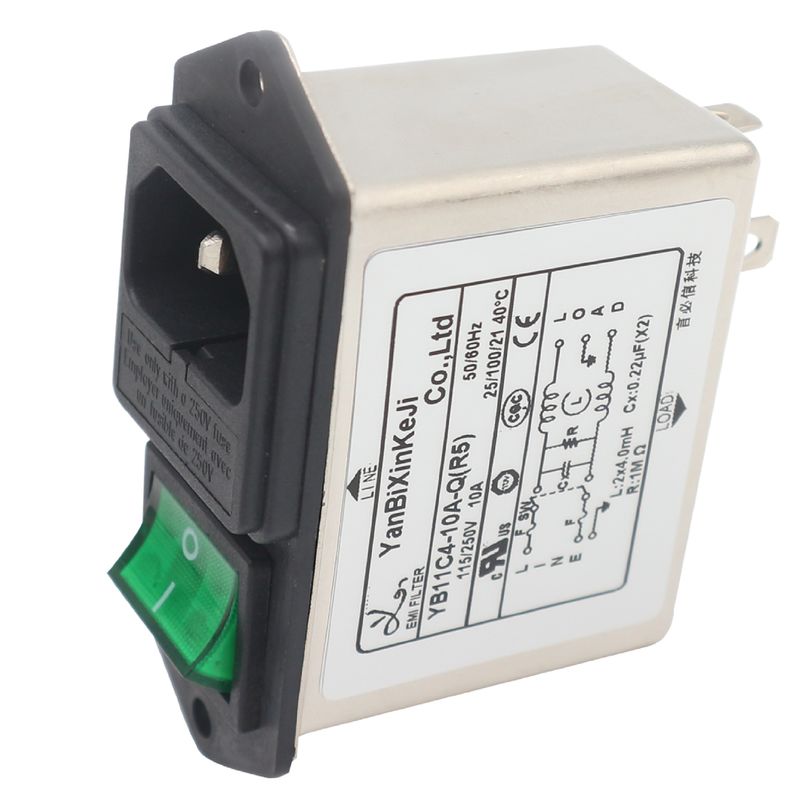

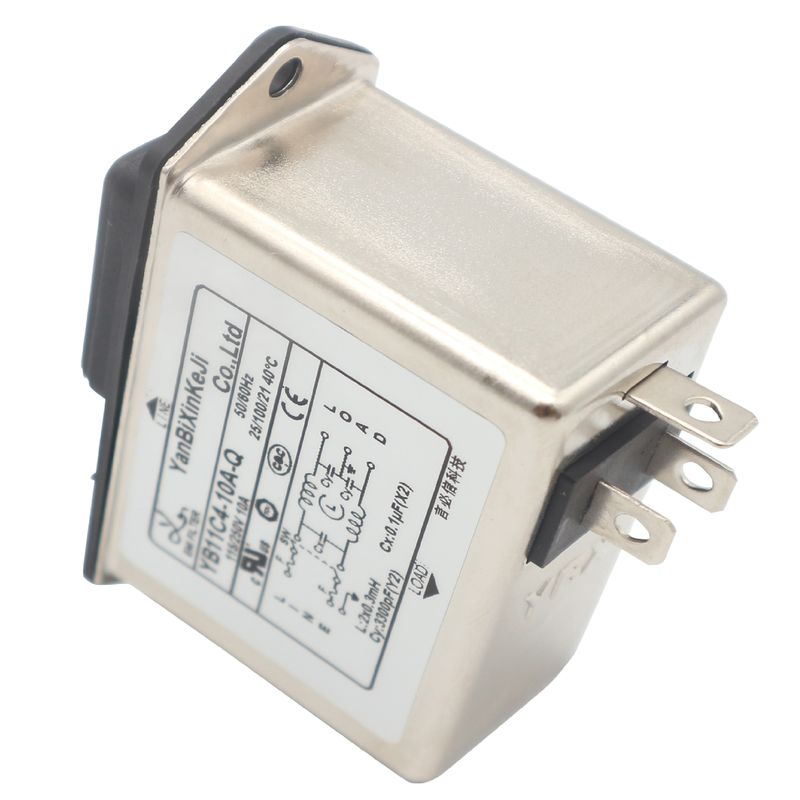

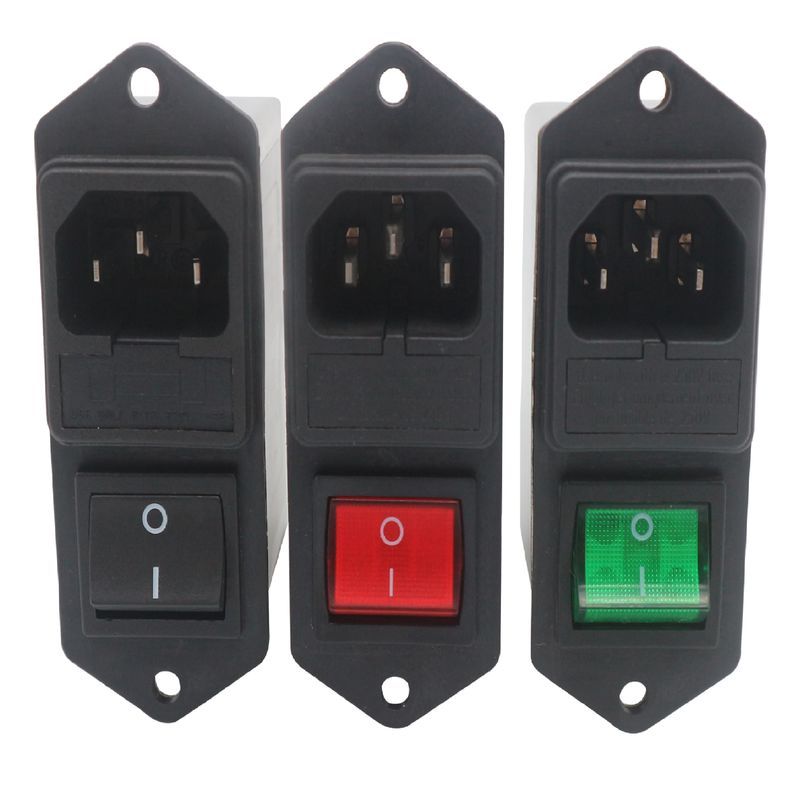

کم عبور فیلتر EMI ورودی IEC با فرکانس پایین همراه با نگهدارنده فیوز و سوئیچ با نور
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام | YB11C4-10A-Q | ولتاژ | 250VAC |
|---|---|---|---|
| جاری | 1A ~ 10A | جریان ورودی | 72A |
| خط به خط | 1450VDC | خط به زمین | 2000VAC |
| تصویب | ISO9001: 2015 cUL TUV CQC CE ROHS |
توضیحات محصول
فیلترهای EMI ماژول ورودی دستگاه سوکت AC 1-10A فیلترها با فیوز و روشن ، خاموش
مشخصات فنی:
| مورد | فیلتر قدرت EMI |
| مدل | فیلتر انرژی EMI YB-C3 |
| تابع انتقال | پایین گذار |
| نوع بسته بندی | سوارکاری سطح |
| فرکانس اسمی مرکز | 10K-30MHZ |
| از دست دادن درج | 60 ~ 90 دسی بل |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 125 ولت 250 ولت |
| جریان دارای امتیاز | 1A 3A 6A 10A |
| دمای محیط | 40 درجه سانتیگراد |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشت | 115VAC / 50HZ 0.3uA حداکثر |
| MOQ | 100 عدد |
| قیمت | USD2 ~ 7 / متر |
| زمان بین شروع و اتمام فرآیند تولید | 5 ~ 15 روز هفته |
امکانات:
- محصولات دارای میرایی بالا ، بر اساس چوک هایی با مقاومت در برابر اشباع بالا و رفتار حرارتی عالی هستند
- انواع (R5) مطابق با الزامات IEC / EN60601-1 برای ترخیص کالا از گمرک ایمنی ، جریان نشتی و تست هیپوت است
- انواع مختلفی از ترکیبات و ترکیبات برای پاسخگویی به آزمایشات مختلف EMC مشتری وجود دارد
- محصولات سفارشی با توجه به نیاز مشتری
برنامه های کاربردی نمونه:
1. تجهیزات الکتریکی و الکترونیکی قابل حمل ؛
2. تجهیزات پزشکی
3. تجهیزات آزمایش و اندازه گیری
4. ماشین آلات کوچک و متوسط و تجهیزات خانگی
5. منبع تغذیه تک فاز ، منبع تغذیه حالت سوئیچ
قانون نامزدی:
YB 11 C3 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦
اتصال مدار جریان جریان اختیاری است
C3 --- یک فیوز C4 --- دو فیوز
شماتیک برق:
عکس. 1
شکل 2
جدول ها:
| جریان دارای امتیاز در دمای 40 درجه سانتیگراد |
گزینه های ترمینال * |
مقاومت در برابر بلیدر (اختیاری) | G |
جریان نشتی 250 ولت / 50 هرتز | شماتیک الکتریکی |
ولتاژ نامی (V) | فرکانس کاری (هرتز) | ||||||||||||||||||||||||||||||||||||||
| شماره مدل | |||||||||||||||||||||||||||||||||||||||||||||
|
|
|
|||||||||||||||||||||||||||||||||||||||||||
| YB11C3-1A | 1A | س | S | - | - | - |
<0.8 میلی آمپر |
عکس. 1 |
115/250 ولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||
| YB11C3-2A | 2A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C3-3A | 3A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C3-4A | 4A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C3-6A | 6A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C3-8A | 8A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C3-10A | 10A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-1A | 1A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-2A | 2A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-3A | 3A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-4A | 4A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-6A | 6A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-8A | 8A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
| YB11C4-10A | 10A | س | S | - | - | - | عکس. 1 | ||||||||||||||||||||||||||||||||||||||
جدول نوع پزشکی:
| جریان دارای امتیاز در دمای 40 درجه سانتیگراد |
گزینه های ترمینال |
مقاومت در برابر بلیدر (اختیاری) | تجهیزات پزشکی | G |
جریان نشتی 250 ولت / 50 هرتز | شماتیک الکتریکی |
ولتاژ نامی (V) | فرکانس کاری (هرتز) | ||||||||||||||||||||||||||||||||||||||||
| شماره مدل | ||||||||||||||||||||||||||||||||||||||||||||||||
|
|
|
||||||||||||||||||||||||||||||||||||||||||||||
| YB11C3-1A-x (R5) | 1A | س | S | - | 1 | 5 | - |
<5μA |
شکل 2 |
115/250 ولت |
50/60 هرتز |
|||||||||||||||||||||||||||||||||||||
| YB11C3-2A-x (R5) | 2A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-3A-x (R5) | 3A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-4A-x (R5) | 4A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-6A-x (R5) | 6A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-8A-x (R5) | 8A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C3-10A-x (R5) | 10A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-1A-x (R5) | 1A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-2A-x (R5) | 2A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-3A-x (R5) | 3A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-4A-x (R5) | 4A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-6A-x (R5) | 6A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-8A-x (R5) | 8A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
| YB11C4-10A-x (R5) | 10A | س | S | - | 1 | 5 | - | شکل 2 | ||||||||||||||||||||||||||||||||||||||||
* س: سریع 6.35x0.8 میلی متر S: لحیم 4.0x0.8 میلی متر W: UL1015 18awg
ابعاد مکانیکی (واحد: میلی متر)
| مورد | آ | ب | ج | د | E | F | G | ح | من | ج | ک | ل | |||||||||||||||||
| C3 / C4 | 62 | 61 | 29.5 | 80 | 72 | 35 | 11 | 11 | 17 | 3.5 | 6.35 * 0.8 | 46 | |||||||||||||||||
| مدارا | 1 پوند | 1 پوند | 1 پوند | 1 پوند | 0.15 پوند | 1 پوند | 0.5 پوند | 0.5 پوند | 0.5 پوند | 1 پوند | 0.15 پوند | 46 | |||||||||||||||||
جدول از دست دادن درج (در سیستم 50 اهم مطابق IEC / CISPR شماره 17)
حالت مشترک -------- حالت دیفرانسیل
1A 3A
6A 8A
10A
نمونه:
هزینه نمونه: مذاکره کنید
زمان نمونه: 3 ~ 5 روز
حمل و نقل:
--- شرایط حمل و نقل: DHL ، UPS ، FedEx ، TNT ، EMS
--- بندر است شنژن یا به عنوان درخواست
تصاویر کارخانه:
فیلتر تک فاز:
cUL: 20190321-E471748
TUV: B0899310001Rev.01
CQC: 19001226449
CE: SZAIS180620005-01
ROHS: MMCRHRWM60371744
فیلتر سه فاز:
cUL: 20190325-E502442
ENEC: ENEC-02580
CE: SZAIS180620005-01
ROHS: MMCRHRWM60371744
