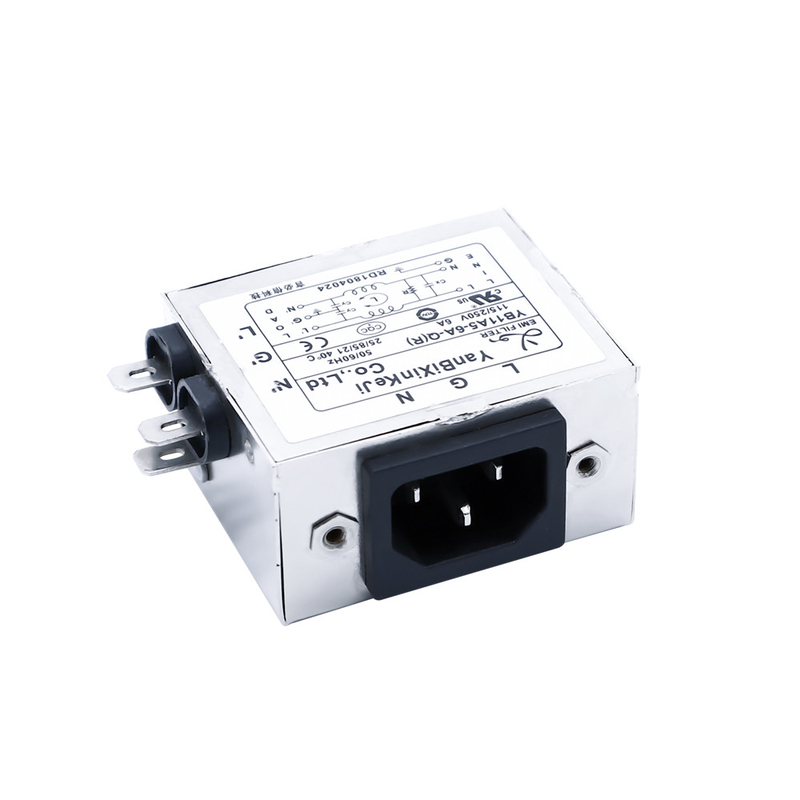

YB11A5-6A-Q(R) فیلتر EMI ورودی IEC C13 115V / 250V فیلتر قدرت نوع سوکت
ما گواهینامه های مربوطه محصول را داریم، گزینه های نصب متعدد در دسترس هستند، محصول می تواند سفارشی کار با LABS تحقیقات بالا برای ارائه رایگان آزمایش تشخیصی EMC
مشخصات فنی:
| ماده | فیلتر EMI سوکت A5 |
| مدل | YB11A5-6A-Q(R) |
| تابع انتقال | عبور پایین |
| نوع بسته بندی | ارتفاع سطح |
| فرکانس مرکزی اسمی | 10K-30MHZ |
| از دست دادن ورودی | ۶۰ تا ۹۰ دبی |
| مقاومت ورودی | 50Ω |
| ولتاژ نامی | 125VAC 250VAC |
| جریان نامی | 1A ~ 20A |
| دمای محیط | ۴۰ درجه سانتیگراد |
| محدوده دما | 25 / 085 / 21 |
| فرکانس کار | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشت | 115VAC/50HZ 0.3uA حداکثر |
| مقدار تولیدی | پنجاه تا |
| قیمت | USD1 ~ 2 / متر |
| زمان پیشرو | 5 تا 15 روز کاری |
ویژگی ها:
-- عملکرد عالی / ساختار فشرده
-- نسخه پیچ خورده از جلو به عقب
-- نسخه های پزشکی اختیاری (((R5) نوع)
-- اتصال سریع ((6.35*0.8mm) ، جوش یا سیم
-- فیلترهای با کارایی بالا و قدرت ضعیفی بالا با سوکت IEC 320
-- (R5) انواع مطابق با الزامات IEC/EN60601-1 برای آزمایش ایمنی، جریان نشت و فشار بالا هستند.
-- انواع قطعات و ترکیبات برای پاسخگویی به آزمایشات EMC مشتریان مختلف وجود دارد.
-- محصولات سفارشی بر اساس الزامات مشتری
کاربردهای معمول:
-- به طور خاص برای تلویزیون های LCD و PDP، کاربردهای پزشکی، لوازم الکتریکی عمومی طراحی شده است.
-- تجهیزات پزشکی
-- تجهیزات آزمایش و اندازه گیری
ماشین آلات کوچک و متوسط و تجهیزات خانگی
-- منبع برق تک فاز، منبع برق حالت سوئیچ
قانون انتخاب:
| YB | 11 | A5 | - | 6A | - | ق |
| | | | | | | | | | | ||
| فاز تک | مدار | ابعاد | جریان | اتصال خروجی | ||
| 1111 مدار | A5 | 3A: 3 آمپر | Q: fast-on tab 250 | |||
| 6A: 6 آمپر | W: سیم | |||||
| 10A: 10 آمپر | S:پایگاه های لوگ سولدر |
* سوال: سریع روی 6.35x0.8mmS: پمپ 4.0x0.8mmW: UL1015 18awg
تابولات:
| شماره مدل | جریان نامی @40°C |
گزینه های ترمینال* | مقاومت خونریزی (اختیاری) | G (اختیاری) | جریان نشت 250V/50Hz | طرح الکتریکی | ولتاژ نامی | فرکانس کار (Hz) | ||
| YB11A1-1A | 1A | ق | S | W | - | - | <0.8mA | انگشت.1 |
115/250 ولت |
50/60 هرتز |
| YB11A1-2A | 2A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-3A | 3A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-4A | 4A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-6A | 6A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-8A | 8A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-10A | 10A | ق | S | W | - | - | انگشت.1 | |||
| YB11A1-15A | 15A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-1A | 1A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-2A | 2A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-3A | 3A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-4A | 4A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-6A | 6A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-8A | 8A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-10A | 10A | ق | S | W | - | - | انگشت.1 | |||
| YB11A2-15A | 15A | ق | S | W | - | - | انگشت.1 | |||
YB11A5-6A-Q(R) تصویر فیلتر ورودی IEC:
جدول از دست دادن ورودی ((در سیستم 50 اوم بر اساس IEC/CISPR No.17)
