محل منبع:
چین
نام تجاری:
YBX
گواهی:
UL, CE, CB, CQC, ENEC
شماره مدل:
YB12F2-16A-T(R5)
با ما تماس بگیرید
ویدئو
ویدئو

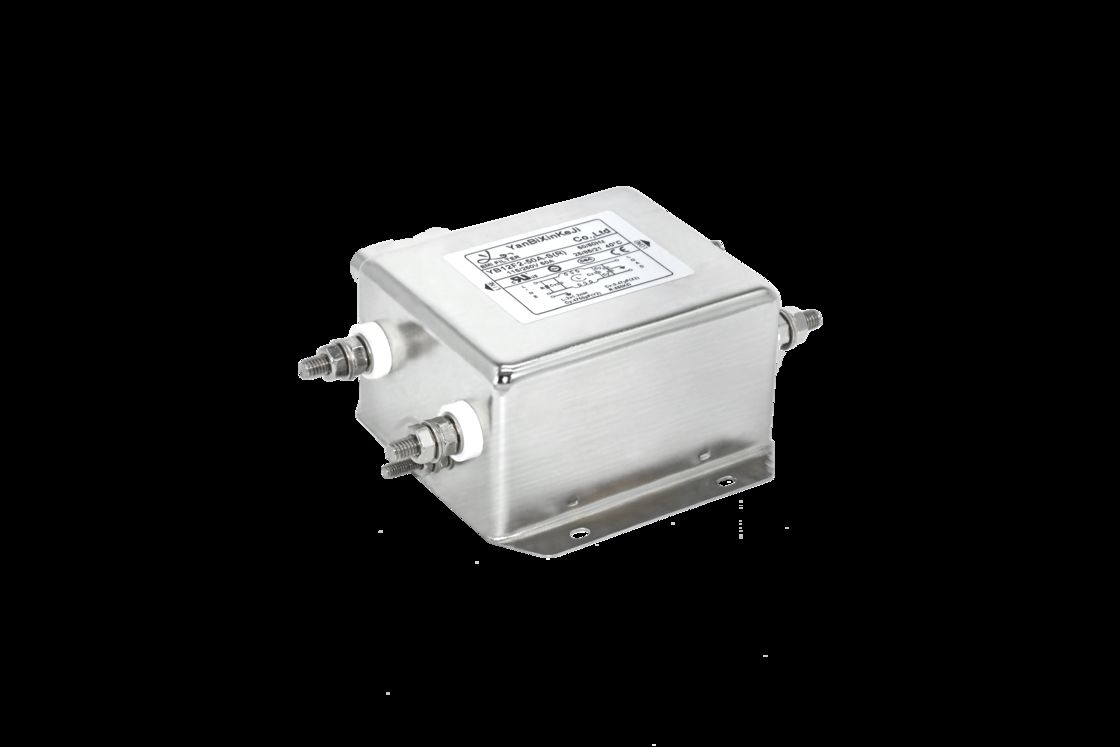

فیلتر تک فاز با عملکرد بالا YB12F2 15 آمپر 220 ولت، فیلتر RFI ریلی برای تجهیزات اتوماسیون
1. ایمنی و قابلیت اطمینان بالا، عملکرد بالا
مشخصات فنی:
| مورد | فیلتر تک فاز سری F |
| مدل | YB12F2-16A-T(R5) |
| تابع انتقال | پایین گذر |
| نوع بسته | نصب سطحی |
| فرکانس مرکزی اسمی | 10K-30MHZ |
| افت درج | 60~90dB |
| امپدانس ورودی | 50Ω |
| ولتاژ نامی | 115V/250V |
| جریان نامی | 3A~200A |
| دمای محیط | 40°C |
| محدوده دما | 25 / 085 / 21 |
| فرکانس عملیاتی | 50/60HZ |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشتی | 250VAC/60HZ 0.8mA حداکثر |
کاربردهای معمول:
-- تجهیزات الکتریکی و الکترونیکی
-- تجهیزات پزشکی
-- تجهیزات Datacom
-- تجهیزات اتوماسیون اداری
جدول انتخاب فیلتر:
| شماره قطعه | محفظه | جریان های نامی (A) | اتصالات خروجی |
| YB12F2-6A | F2 | 6 | ترمینال Fast-on |
| YB12F2-10A | F2 | 10 | |
| YB12F2-15A | F2 | 15 | پیچ M4/M6/M8 |
| YB12F2-20A | F2 | 20 | |
| YB12F2-30A | F2 | 30 | بلوک ترمینال |
*Q: Fast-on 6.35x0.8mmS: ترمینال پیچیW: UL1015 18awg
جدول بندی:
| شماره مدل | جریان نامی @40°C |
گزینه های ترمینال* | مقاومت تخلیه (اختیاری) | جریان نشتی 250V/50Hz | شماتیک الکتریکی | ولتاژ نامی (V) | فرکانس عملیاتی (Hz) | ||
| YB12E3-1A | 1A | Q | - | W | - | <0.8mA | شکل 1 | 115/250V | 50/60Hz |
| YB12E3-3A | 3A | Q | - | W | - | شکل 1 | |||
| YB12E3-6A | 6A | Q | - | W | - | شکل 1 | |||
| YB12E4-1A | 1A | Q | S | W | - | شکل 1 | |||
| YB12E4-3A | 3A | Q | S | W | - | شکل 1 | |||
| YB12E4-6A | 6A | Q | S | W | - | شکل 1 | |||
| YB12E4-8A | 8A | Q | S | W | - | شکل 1 | |||
| YB12E4-10A | 10A | Q | S | W | - | شکل 1 | |||
| YB12E4-15A | 15A | Q | S | - | - | شکل 1 | |||
| YB12E4-20A | 20A | Q | S | - | - | شکل 1 | |||
| YB12F1-30A | 30A | - | S | - | - | شکل 1 | |||
| YB12F1-40A | 40A | - | S | - | - | شکل 1 | |||
| YB12F2-30A | 30A | - | S | - | - | شکل 1 | |||
| YB12F2-40A | 40A | - | S | - | - | شکل 1 | |||
| YB12F3-40A | 40A | - | S | - | - | شکل 1 | |||
| YB12F3-50A | 50A | - | S | - | - | شکل 1 | |||
| YB12F4-50A | 50A | - | S | - | - | شکل 1 | |||
شماتیک الکتریکی وابعاد مکانیکی (واحد: میلی متر)
تصویر فیلتر EMI YB22D6-20A-Q(R):
جدول افت درج (در سیستم 50 اهم طبق IEC/CISPR شماره 17)
