محل منبع:
چین
نام تجاری:
YBX
گواهی:
CQC CE CB TUV ROHSE
شماره مدل:
YB22D3-10A-W
با ما تماس بگیرید
ویدئو
ویدئو
فیلتر EMI اتصال سیم YB-D2 10A فیلتر تک فاز پیشرفته برای تردمیل
ما گواهینامه های مربوطه محصول را داریم، گزینه های نصب متعدد در دسترس هستند، محصول می تواند سفارشی کار با LABS تحقیقات بالا برای ارائه رایگان آزمایش تشخیصی EMC
مشخصات فنی:
| ماده | YB-D3 فیلتر تک فاز |
| مدل | YB22D3-10A-W |
| تابع انتقال | عبور پایین |
| نوع بسته بندی | ارتفاع سطح |
| فرکانس مرکزی اسمی | 10K-30MHZ |
| از دست دادن ورودی | ۶۰ تا ۹۰ دبی |
| مقاومت ورودی | 50Ω |
| ولتاژ نامی | 115 ولت/250 ولت |
| جریان نامی | 3 ~ 30A |
| دمای محیط | ۴۰ درجه سانتیگراد |
| محدوده دما | 25 / 085 / 21 |
| فرکانس کار | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشت | 250VAC/60HZ 0.8mA حداکثر |
ویژگی ها:
-- جريان نامي از 3 تا 30A
-- عملکرد فیلتر کردن برای اهداف عمومی
-- نسخه های پزشکی اختیاری (((R5) نوع)
-- محصولات سفارشی بر اساس الزامات مشتری
کاربردهای معمول:
-- تجهیزات الکتریکی و الکترونیکی
-- تجهیزات پزشکی
-- تجهیزات داتا کام
-- تجهیزات اداری اتوماتیک
جدول انتخاب فیلتر:
| قسمت شماره | پرونده | جریان های نامی (A) | اتصالات خروجی |
| YB22D3-3A | D3 | 3 | ترمینال سریع |
| YB22D3-6A | D3 | 6 | |
| YB22D3-10A | D3 | 10 | پیچ M4/M6/M8 |
| YB22D3-15A | D3 | 15 | |
| YB22D3-20A | D3 | 20 | سیم |
* سوال: سریع روی 6.35x0.8mmS: لوله پیچW: UL1015 18awg
طرح برقابعاد مکانیکی (یک واحد: میلی متر)

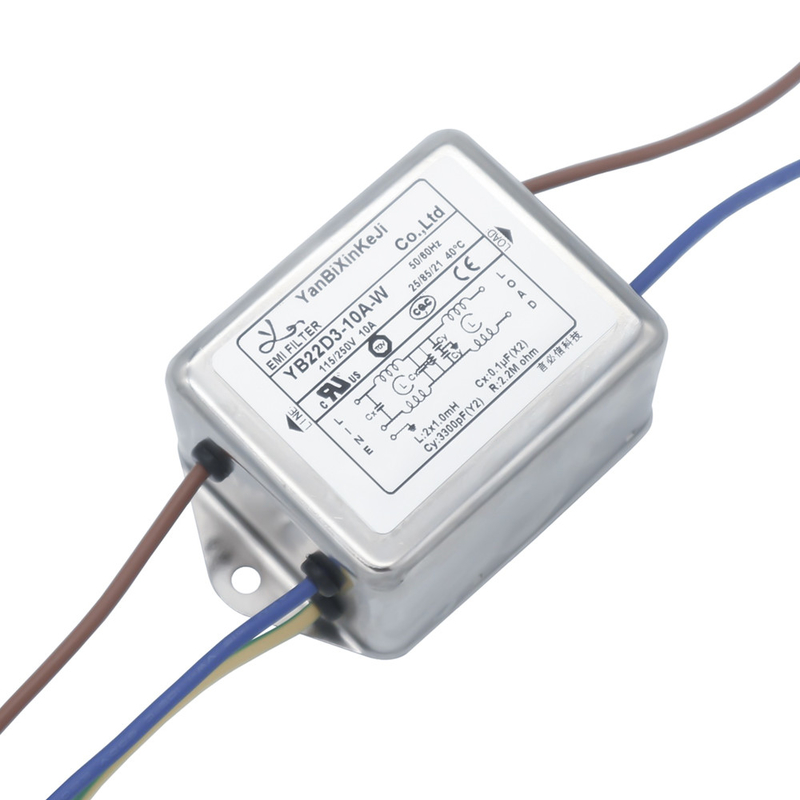

تصویر فیلتر EMI YB22D3-10A-W:
جدول از دست دادن ورودی ((در سیستم 50 اوم بر اساس IEC/CISPR No.17)
سوالات عمومی
1فیلتر برق EMI چیست؟
A: فیلترهای قدرت EMI قطعات کاهش دهنده تداخل الکترومغناطیسی هستند که برای کاهش اختلال در یک خط برق استفاده می شوند.آنها معمولا از محرک ها و خازن ها ساخته شده اند و به طور کلی فیلترهای قدرت EMI منفعل نامیده می شوند.
2چرا ما به فیلتر EMI نیاز داریم؟
ج: سازگاری الکترومغناطیسی (EMC) یک شاخص مهم برای اندازه گیری کیفیت محصولات الکترونیکی است و به طور فزاینده ای به کلید در طراحی محصولات الکترونیکی تبدیل شده است.در فرآیند طراحی سیستم برق، معرفی طراحی سازگاری الکترومغناطیسی می تواند توانایی کلی ضد تداخل سیستم برق را بهبود بخشد، عمر خدمات سیستم را افزایش دهد و ایمنی استفاده را تضمین کند.بنابراین، فیلتر تداخل الکترومغناطیسی یک دستگاه است که سازگاری الکترومغناطیسی خوبی را فراهم می کند.
3فیلتر EMI رو کجا بذارم؟
A: یک فیلتر EMI در خط برق یا شبکه در نقطه ورود برق تجهیزات که در آن نصب می شود قرار می گیرد تا از خارج شدن یا ورود سر و صدا به تجهیزات جلوگیری شود.یک فیلتر EMI از دو نوع اصلی از اجزای مختلف تشکیل شده است.
4فیلتر EMI چطور کار می کنه؟
A: EMI، یا تداخل الکترومغناطیسی، به عنوان سیگنال های الکتریکی ناخواسته تعریف می شود و می تواند به صورت انتشار هدایت شده یا تابش شده باشد.خازن ها یک مسیر مقاومت پایین را برای منحرف کردن سر و صدای فرکانس بالا از ورودی فیلتر فراهم می کنند، يا به منبع برق برگرديم يا به اتصال زمين.
