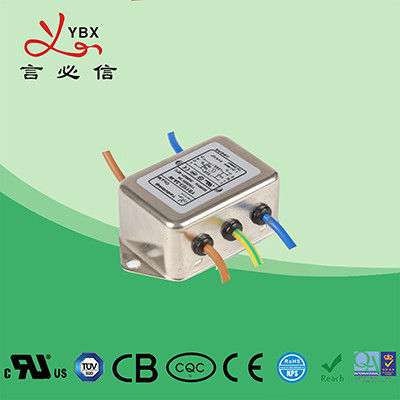

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount

فیلتر 2250VDC EMI

فیلتر 2000VAC EMI

فیلتر نویز خط AC 2250VDC

محل منبع:

چین

نام تجاری:

YBX

گواهی:

cUL,TUV,CQC,CE,ROHS, ISO9001

شماره مدل:

YB12E3-10A-Q

با ما تماس بگیرید

درخواست نقل قول
جزئیات محصول
حداکثر ولتاژ نامی:
250VAC,50/60Hz
فرکانس کاری:
DC تا 400 هرتز
جریان های نامی:
1~20A@40°C
لوگاریتم:
1450VDC
L/NG:
2000VAC/2250VDC
دسته بندی اقلیمی:
-25°C~+85°C(25/85/21)
اشتعال پذیری مربوط به:
UL 94V-0
تایپ کنید:
YB12E3-10A-Q
تابع انتقال:
پایین گذار
امپدانس ورودی:
50Ω
فرکانس:
50/60 هرتز
شرایط پرداخت و حمل و نقل
مقدار حداقل تعداد سفارش
قابل توافق
قیمت
Negotiable
جزئیات بسته بندی
56.5 * 28.5 * 22.5cm (یک جعبه)
زمان تحویل
10-15 روز
قابلیت ارائه
1000000 قطعه / قطعه در هر ماه
توضیحات محصول

فیلتر 2000VAC 2250VDC EMI فیلتر سطحی فیلتر نویز خط AC



فیلتر 6A جریان کم نشتی تک فاز پایین گذر EMI برای تجهیزات پزشکی



مشخصات فنی:



مورد فیلتر خط برق
مدل YB12E3-10A-Q
تابع انتقال پایین گذار
نوع بسته نصب سطحی
فرکانس مرکز اسمی 10K-30MHZ
از دست دادن درج 60 تا 90 دسی بل
امپدانس ورودی 50Ω
ولتاژ محاسبه شده 115 ولت / 250 ولت
جریان رتبه بندی شده 1 تا 20 آمپر
دمای محیط 40 درجه سانتی گراد
محدوده دما 25/085/21
فرکانس عملیاتی 50/60 هرتز
خط به خط 1450VDC
خط به زمین 2250VDC
حداکثر جریان نشتی حداکثر 250VAC/60HZ 0.8mA
MOQ قابل مذاکره
قیمت قابل مذاکره
زمان بین شروع و اتمام فرآیند تولید 10 تا 20 روز کاری



امکانات:



- جریان های نامی از 1 تا 10 آمپر



- عملکرد فیلتر همه منظوره



- نسخه های پزشکی اختیاری (نوع R5)



- محصولات سفارشی با توجه به نیاز مشتری.



برنامه های کاربردی نمونه:



-- تجهیزات الکتریکی و الکترونیکی



-- تجهیزات پزشکی



-- تجهیزات دیتاکام



-- تجهیزات اتوماسیون اداری



قانون نامزدی:



YB 11 E1 - 6A - W/Q (R 5)

¦ ¦ ¦ ¦ ¦

اتصال جریان مورد مدار اختیاری است





2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 0* Q: روشن شدن سریع 6.35x0.8 میلی متر2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 1S: پیچ پیچ2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 2W: UL1015 18 awg



شماتیک برق:





شکل 1 نوع استاندارد



2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 3

شکل 2 نوع R5



2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 4

ابعاد مکانیکی (واحد: میلی متر)

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 5



جدول تلفات درج (در سیستم 50 اهم طبق IEC/CISPR شماره 17)



2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 6حالت مشترک -------- حالت دیفرانسیل

1A

3A

 2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 72000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 8



6A

8A

 2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 92000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 10



10A

 2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 11

مزایای ما:



1. سفارشی: ما یک تیم تحقیق و توسعه حرفه ای داریم.هدف ما این است که به مشتریان اجازه نخواهیم داد

هر پول اضافی را خرج کنید

2. شرکت فهرست شده: شرکت های ملی با فناوری پیشرفته، تضمین نام تجاری، کیفیت قابل اعتماد و

ما گواهینامه های محصول مربوطه را داریم.

3. تست تصحیح: ما با آزمایشگاه های تحقیقاتی علمی برتر برای ارائه رایگان همکاری می کنیم

پشتیبانی فنی تصحیح EMC، نمونه ها.و تست هدایت رایگان

4. تولید در مقیاس: فناوری اتوماسیون، تولید در مقیاس، قیمت عالی، عالی، خدمات،

تحویل سریع!تعویض رایگان ظرف سه ماه، تعمیر و نگهداری رایگان ظرف شش سال،

نگهداری مادام العمر!

5. گواهینامه ها: ما تاییدیه cUL، UL، TUV، CE، CQC، ROHS، ISO9001 را داریم.

6. نمونه رایگان و اصلاح EMC رایگان می تواند به عنوان درخواست شما عرضه شود.

7. ما می توانیم محصولات سفارشی را به عنوان نیاز شما، ارائه خدمات OEM و ODM.



تصاویر کارخانه:



2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 12

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 13



نمایشگاه های ما:

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 14



گواهینامه ها:

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 15

2000VAC 2250VDC EMI Filter AC Line Noise Filter Surface Mount 16



فیلتر تک فاز:
cUL:20190321-E471748
TUV:B0899310001Rev.01
CQC:19001226449
CE:SZAIS180620005-01
ROHS: MMCRHRWM60371744
فیلتر سه فاز:
cUL:20190325-E502442
ENEC:ENEC-02580
CE:SZAIS180620005-01
ROHS: MMCRHRWM60371744
