محل منبع:
چين
نام تجاری:
YBX
گواهی:
cUL, TUV, CQC, CE, ROHS
شماره مدل:
YB22D2-6A-S
با ما تماس بگیرید
ویدئو
ویدئو

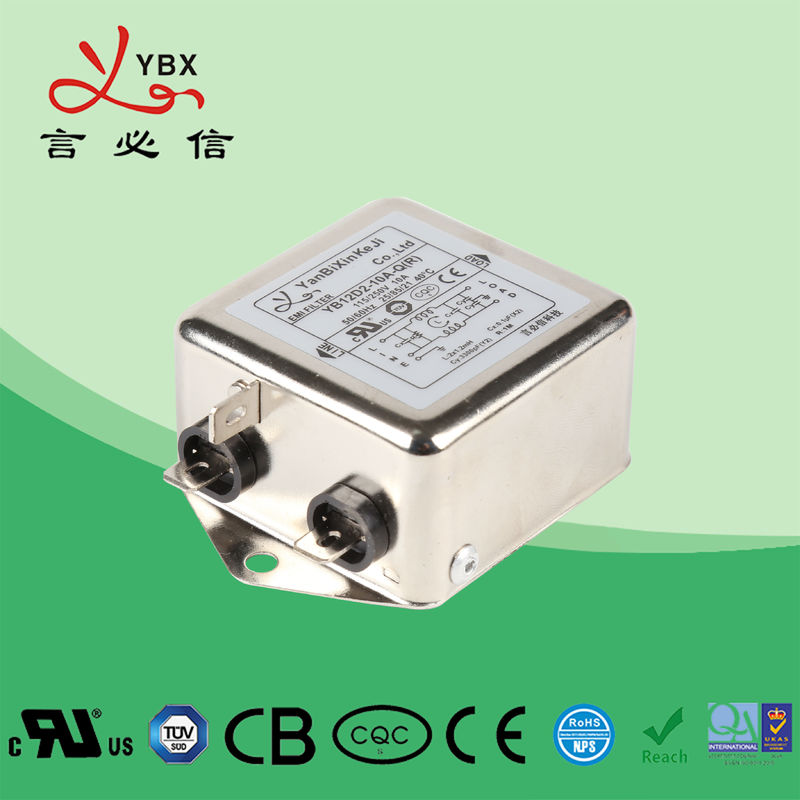

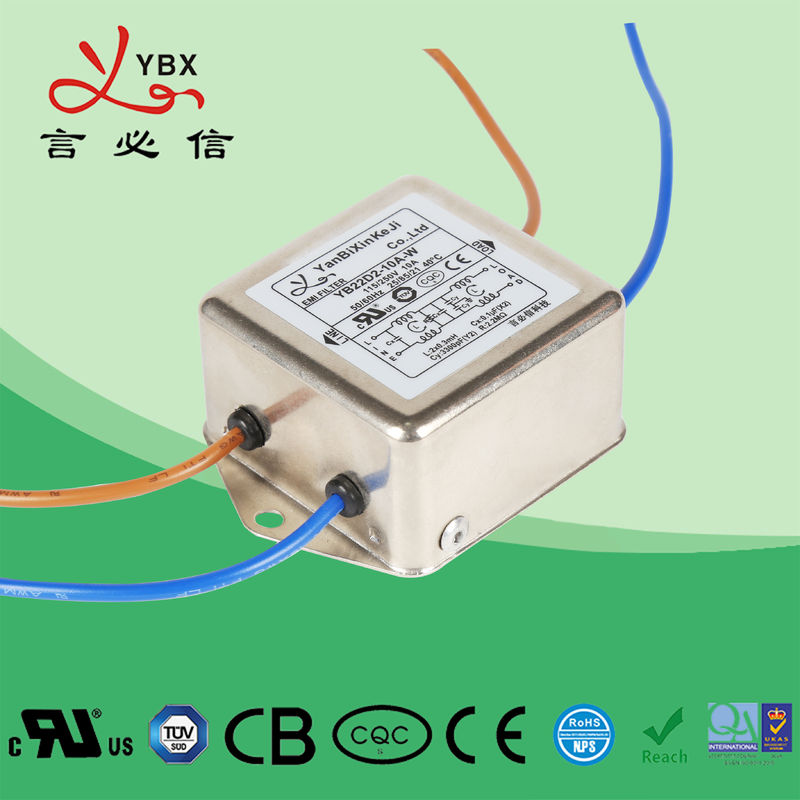

6A EMI EMC Filter Noise Passive Line Filter for Datacom Equipment 120V / 250VAC
مشخصات فنی:
| مورد | فیلتر خط برق |
| مدل | فیلتر برق YB-D |
| تابع انتقال | پایین گذار |
| نوع بسته بندی | سطح کوه |
| فرکانس مرکز اسمی | 10K-30MHZ |
| ضرر درج | 60 ~ 90dB |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 115 ولت / 250 ولت |
| دارای امتیاز فعلی | 1 ~ 10A |
| دمای محیط | 40 درجه سانتیگراد |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50 / 60HZ |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشت | 250VAC / 60HZ 0.8mA حداکثر |
| MOQ | 50 قطعه |
| قیمت | USD2 8 9.8 / متر |
| زمان بین شروع و اتمام فرآیند تولید | 5 ~ 20 روز هفته |
امکانات:
- YB22 فیلتر دو مرحله ای را طراحی کرده است ، با افت دیفرانسیل خوب و حالت معمول
- گزینه های مختلف ترمینال به شما امکان می دهد انتخاب کنید
- قطعات و ترکیبات متنوعی برای پاسخگویی به تست های مختلف EMC مشتری وجود دارد
- عالی افتادگی دیفرانسیل و حالت معمول
برنامه های کاربردی نمونه:
1. تجهیزات برقی و الکترونیکی
2. تجهیزات پزشکی
3. تجهیزات دیتاکوم
4- تجهیزات اتوماسیون اداری
قانون نامزد:
YB 22 E4 - 10A - Q (R5)
¦ ¦ ¦ ¦
اتصال جریان اتصال اختیاری است
جدول بندی ها:
| شماره مدل | دارای امتیاز فعلی @ 40 ° C |
گزینه های ترمینال * |
جریان نشت 250 ولت / 50 هرتز | شماتیک برق |
دارای ولتاژ دارای امتیاز (V) | فرکانس عملیاتی (هرتز) | ||||||||||||||||||||||||||||||
| YB22E4-1A | 1A ~ 4A | س | س | W |
<0.8mA |
عکس. 1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YB22E4-6A | 6A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22E4-8A | 8A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22E4-10A | 10A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22E4-15A | 15A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D1-1A | 1A ~ 4A | س | - | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D1-6A | 6A | س | - | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D2-6A | 6A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D2-8A | 8A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D2-10A | 10A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D2-15A | 15A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D3-8A | 8A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D3-10A | 10A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D3-15A | 15A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D4-10A | 10A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D4-15A | 15A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D4-20A | 20A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D5-15A | 15A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D5-20A | 20A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D5-30A | 30A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D6-20A | 20A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22D6-30A | 30A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F1-20A | 20A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F1-30A | 30A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F2-30A | 30A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F2-40A | 40A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F2-50A | 50A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YB22F3-50A | 50A | - | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
نوع پزشکی جدول بندی ها:
| شماره مدل | دارای امتیاز فعلی @ 40 ° C |
گزینه های ترمینال |
تجهیزات پزشکی |
جریان نشت 250 ولت / 50 هرتز | شماتیک برق | دارای ولتاژ دارای امتیاز (V) | فرکانس عملیاتی (هرتز) | ||||||||||||||||||||||||||||||||
| YB22E4-1A-x (5) | 1A ~ 4A | س | س | W | 5 |
<5μA |
شکل 2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
| YB22E4-6A-x (5) | 6A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22E4-8A-x (5) | 8A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22E4-10A-x (5) | 10A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22E4-15A-x (5) | 15A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D1-1A-x (5) | 1A ~ 4A | س | - | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D1-6A-x (5) | 6A | س | - | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D2-6A-x (5) | 6A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D2-8A-x (5) | 8A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D2-10A-x (5) | 10A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D2-15A-x (5) | 15A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D3-8A-x (5) | 8A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D3-10A-x (5) | 10A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D3-15A-x (5) | 15A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D4-10A-x (5) | 10A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D4-15A-x (5) | 15A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D4-20A-x (5) | 20A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D5-15A-x (5) | 15A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D5-20A-x (5) | 20A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D5-30A-x (5) | 30A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22D6-20A-x (5) | 20A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F1-20A-x (5) | 20A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F1-30A-x (5) | 30A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F2-30A-x (5) | 30A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F2-40A-x (5) | 40A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F2-50A-x (5) | 50A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
| YB22F3-50A-x (5) | 50A | - | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
* س: سریع 6.35x0.8 میلی متر S: لنگ پیچ W: UL1015 18awg
شماتیک برقی:
عکس. 1
شکل 2
ابعاد مکانیکی (واحد: میلی متر)
| مورد | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | تحمل | ||||||||||||||||||
| آ | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | 1 پوند | ||||||||||||||||||
| ب | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | 1 پوند | ||||||||||||||||||
| ج | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | 1 پوند | ||||||||||||||||||
| د | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | 15 0.15 | ||||||||||||||||||
| ه | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | 1 پوند | ||||||||||||||||||
| ف | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | 0.5 | ||||||||||||||||||
| ج | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | 0.5 | ||||||||||||||||||
| ح | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4 * 6 | 4 * 6 | 15 0.15 | ||||||||||||||||||
| من | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4 * 6 | 4 * 6 | 15 0.15 | ||||||||||||||||||||||||
| ج | M4 / M6 | M4 / M6 | M4 / M6 | M4 / M6 | ||||||||||||||||||||||||||
| ک | 6.3 * 0.8 | 6.3 * 0.8 | UL 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | M4 | M4 | M4 | M4 | 15 0.15 | ||||||||||||||||||
| ل | 35 | 50 | 60 | 60 | 2 پوند | |||||||||||||||||||||||||
جدول تلفات درج (در سیستم 50ohm مطابق با IEC / CISPR شماره 17)
حالت مشترک -------- حالت دیفرانسیل
1A 3A
6A 8A
10A 20A
30A
