محل منبع:
چين
نام تجاری:
YBX
گواهی:
cUL, ENEC, CE, ROHS, ISO
شماره مدل:
YX91G5-50A-T
با ما تماس بگیرید
ویدئو
چوک حالت معمولی فیلتر برق تک فاز 3 برای تجهیزات اتوماسیون صنعتی
مشخصات فنی:
| مورد | فیلتر EMI 3 فاز |
| مدل | فیلتر 3 فاز EMI سری YX82G |
| تابع انتقال | پایین گذار |
| نوع بسته | نصب سطحی |
| فرکانس مرکز اسمی | 10K-30MHZ |
| از دست دادن درج | 60 تا 90 دسی بل |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 380V/440V |
| جریان رتبه بندی شده | 1A-100A |
| دمای محیط | 40 درجه سانتی گراد |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC یا 2000VAC |
| حداکثر جریان نشتی | حداکثر 115VAC/60HZ 1.4mAحداکثر 250VAC/60HZ 2.5mA |
| MOQ | 5 عدد |
| قیمت |
USD4.8 ~ 88 / متر |
| زمان بین شروع و اتمام فرآیند تولید | 3 تا 15 روز هفته برای فیلتر پایین گذر EMI |

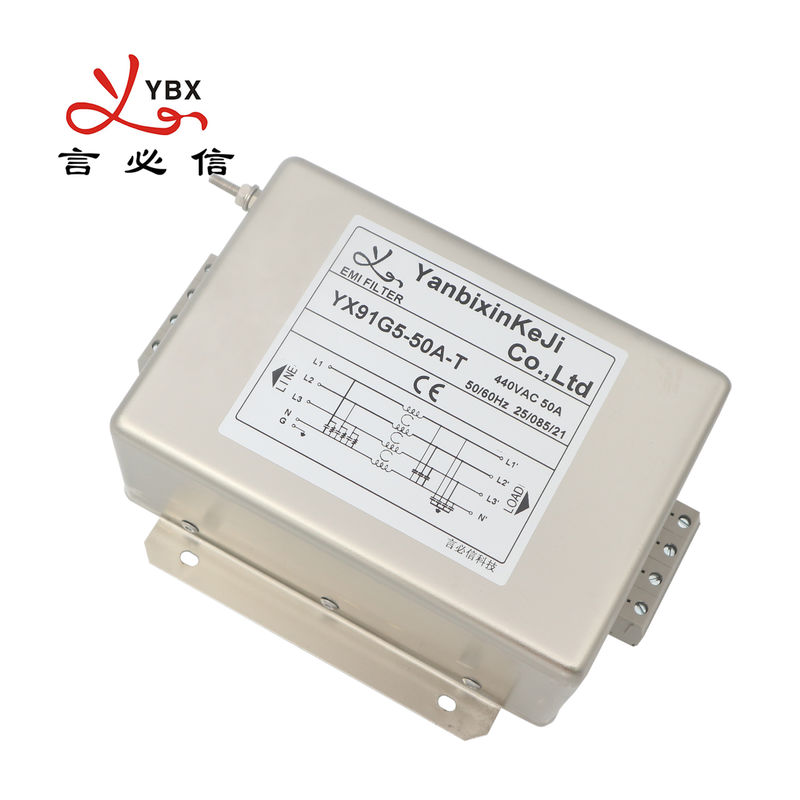

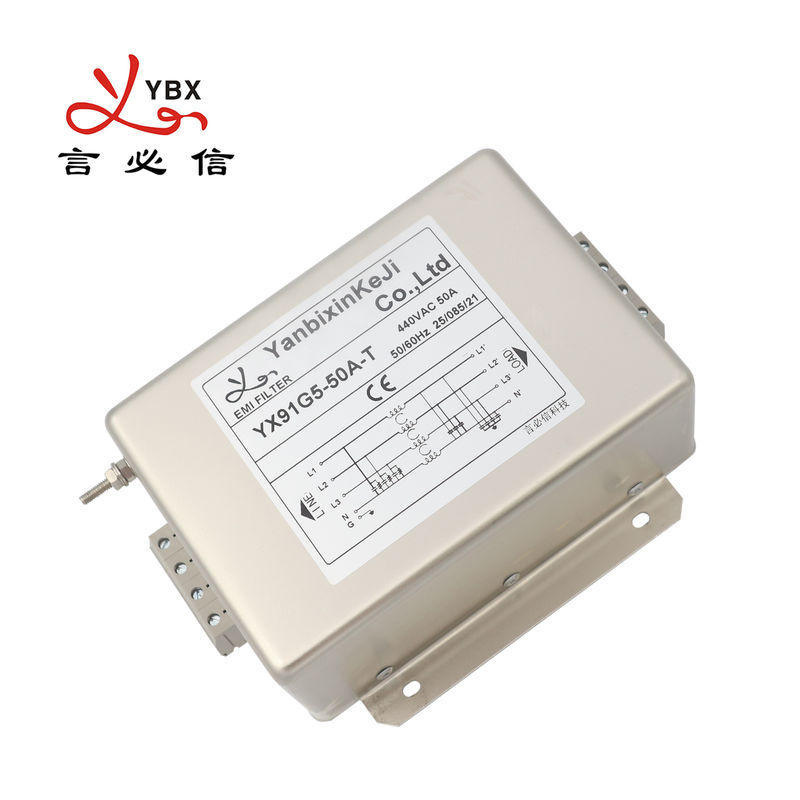

تصویر محصول:
امکانات:
- محافظت در برابر تداخل ولتاژ
- محلول استاندارد صنعتی EMC برای فیلتر سه فاز PDS
- محصولات سفارشی با توجه به نیاز مشتری.
برنامه های کاربردی نمونه:
- برای سیستم های فتوولتائیک و کاربردهای صنعتی
-- موتورهای سه فاز
- دستگاه های تبدیل انرژی (اینورتر، مبدل)
-- تجهیزات اتوماسیون صنعتی
قانون نامزدی:
YB 82 G1 - 10A - Q
¦ ¦ ¦ ¦
اتصال جریان مورد مدار
جدول ها:
| شماره مدل | جریان رتبه بندی شده @40 درجه سانتی گراد |
گزینه های ترمینال* |
جریان نشتی 440 ولت / 50 هرتز | شماتیک برق |
ولتاژ نامی (V) | فرکانس کاری (هرتز) | ||||||||||||||||||||||||||||||
| YX82G1-1A | 1A | س | اس | تی |
<1.0 میلی آمپر |
عکس. 1 |
250/440 ولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YX82G1-3A | 3A | س | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G1-6A | 6A | س | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G2-10A | 10A | س | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G2-15A | 15A | س | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G2-20A | 20A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G3-10A | 10A | - | اس | تی |
<2.0 میلی آمپر |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX82G3-20A | 20A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G3-30A | 30A | - | اس | تی |
<5.0 میلی آمپر |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX82G5-30A | 30A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G5-50A | 50A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G5-60A | 60A | - | اس | تی |
<7.0 میلی آمپر |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX82G4-100A | 100A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G4-150A | 150A | - | اس | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX82G6-200A | 200A | - | اس | تی | <10.0 میلی آمپر | عکس. 1 | ||||||||||||||||||||||||||||||
| مورد | آ | ب | سی | دی | E | اف | جی | اچ | من | جی | ک | L | ||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | ||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | |||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | |||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | |||||||||||||||||||||||||||||
| تحمل ها | ± 1 | ± 1 | ± 1 | 0.15 ± | ± 1 | 0.5± | 0.5± | 0.15 ± | 0.15 ± | 0.15 ± | ||||||||||||||||||||||||||||||
جدول تلفات درج (در سیستم 50 اهم طبق IEC/CISPR شماره 17)
6/10A 20A
30A 40/50A
100/200A
