محل منبع:
چين
نام تجاری:
YBX
گواهی:
cUL, ENEC, CQC, CE, ROHS
شماره مدل:
YX84G1-3A-QL
با ما تماس بگیرید

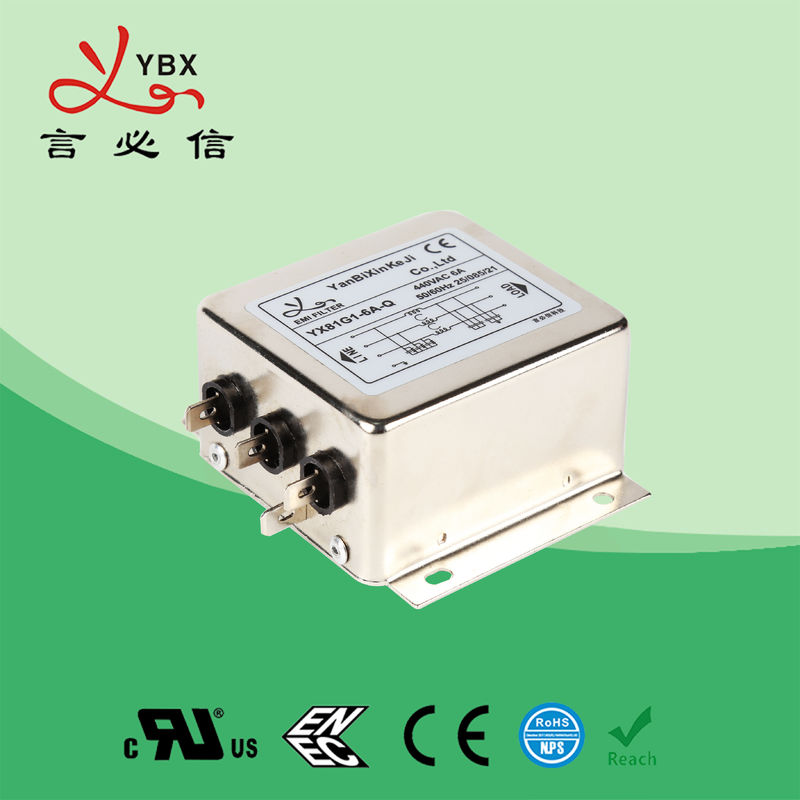

فیلتر تبدیل ایمیور مبدل 380V ، 440VAC 3A 3 Phase 3 Line
مشخصات فنی:
| مورد | فیلتر شکن صنعتی برای مبدل |
| مدل | قدرت صنعت سری YB-G فیلتر |
| تابع انتقال | پایین گذار |
| نوع بسته بندی | سطح کوه |
| فرکانس مرکز اسمی | 10K-30MHZ |
| ضرر درج | 60 ~ 90dB |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 380V / 440V |
| دارای امتیاز فعلی | 1 ~ 600A |
| دمای محیط | 40 درجه سانتیگراد |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50 / 60HZ |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشت | 250VAC / 60HZ 0.8mA حداکثر |
| MOQ | 5 قطعه |
| قیمت | 8/88 USD 4 / USD / متر |
| زمان بین شروع و اتمام فرآیند تولید | 5 ~ 15 روز هفته |
امکانات:
-با طراحی فیلتر سه مرحله ای ، مواد ویژه می توانند ویژگی های امپدانس بالا را در دامنه فرکانس وسیع تضمین کنند
- از عملکرد صحیح سایر وسایل الکترونیکی در مجاورت اطمینان حاصل کرده و مشکلات تداخل اینورتر را برطرف کنید
- پایانه های نوار مس برای نسخه های بالاتر از 250A برای همگام سازی با استاندارد بین المللی ، اتصال آسان و ایمن استفاده می شود
- محصولات سفارشی شده با توجه به نیاز مشتری
برنامه های کاربردی نمونه:
- برای بیشتر مارک های اینورتر مناسب است
- موتور سروو
- محدودیت dv / dt
- تجهیزات الکترونیکی صنعتی با استفاده از اصل تبدیل فرکانس
- اتوماسیون اداری و تجهیزات دیتاکوم
قانون نامزد:
YX 84 G1 - 3A - Q L
¦ ¦
اتصال جریان موردی
جدول بندی ها:
| شماره مدل | دارای امتیاز فعلی @ 40 ° C |
گزینه های ترمینال * |
جریان نشت 440V / 50Hz | شماتیک برق |
دارای ولتاژ دارای امتیاز (V) | فرکانس عملیاتی (هرتز) | ||||||||||||||||||||||||||||||
| YX84G1-3A-XL | 3A | - | س | تی |
<5.0mA |
عکس. 1 |
250 / 440V |
50 / 60Hz |
||||||||||||||||||||||||||||
| YX84G2-6A-XL | 6A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G2-10A-XL | 10A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G2-15A-XL | 15A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G3-20A-XL | 20A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G3-25A-XL | 25A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G3-30A-XL | 30A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G5-30A-XL | 30A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G5-40A-XL | 40A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G5-50A-XL | 50A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G4-50A-XL | 50A | - | س | تی |
<7.0mA |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX84G4-60A-XL | 60A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G4-80A-XL | 80A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G6-100A-XL | 100A | - | س | تی |
<10.0mA |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX84G6-120A-XL | 120A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G6-150A-XL | 150A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G6-180A-XL | 180A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G6-200A-XL | 200A | - | س | تی | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G8-300A-XL | 300A | ب | - | - |
<20.0mA |
عکس. 1 | ||||||||||||||||||||||||||||||
| YX84G8-400A-XL | 400A | ب | - | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G8-630A-XL | 630A | ب | - | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YX84G9-800A-XL | 800A | ب | - | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YX83G9-1000A-XL | 1000A | ب | - | - | عکس. 1 | |||||||||||||||||||||||||||||||
| YX83G9-1200A-XL | 1200A | ب | - | - | عکس. 1 | |||||||||||||||||||||||||||||||
* ب: نوار مس S: لنگ پیچ T: بلوک ترمینال
شماتیک برقی:
ابعاد مکانیکی (واحد: میلی متر)
| مورد | آ | ب | ج | د | ه | ف | ج | ح | من | ج | ک | ل | م | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4 / M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5 * 6.5 | 50 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4 * 6 | 60 | M4 | M4 / M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6 * 9 | 117 | M6 / M8 | M8 / M10 | ||||||||||||||||||||||||||||||||
| جی 5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4 * 6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8 * 12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| جی 8 | 290 | 170 | 155 | 195 | 220 | 100 | 75 | 12 | 228 | M8 | 20 | 8 | 380 | ||||||||||||||||||||||||||||||
| G9 | 350 | 205 | 162 | 230 | 255 | 124 | 67 | 12 | 290 | M8 | 30 | 8 | 448 | ||||||||||||||||||||||||||||||
| تحمل | 1 پوند | 1 پوند | 1 پوند | 15 0.15 | 1 پوند | 0.5 | 0.5 | 15 0.15 | 15 0.15 | 15 0.15 | 15 0.15 | 2 پوند | |||||||||||||||||||||||||||||||
جدول تلفات درج (در سیستم 50ohm مطابق با IEC / CISPR شماره 17)
حالت مشترک -------- حالت دیفرانسیل
6A / 10A 20A
30A 50A
80A 100A
200A
