محل منبع:
چين
نام تجاری:
YBX
گواهی:
cUL, TUV, CQC, CE, ROHS
شماره مدل:
YB11E2-15A-Q
با ما تماس بگیرید
ویدئو
ویدئو
فیلتر خط برق 220 ولت 15 آمپر YB-E پسیو فیلتر خط برق برای تجهیزات الکتریکی
فیلتر خط برق، فیلتر نویز، فیلتر خط، فیلتر EMI، فیلتر EMC
فیلتر EMI منفعل:
فیلتر غیرفعال EMI EMC نوعی فیلتر است که برای کاهش تداخل الکترومغناطیسی (EMI) و بهبود استفاده می شودسازگاری الکترومغناطیسی(EMC) در دستگاه ها و سیستم های الکترونیکی.این یک جزء غیرفعال است، به این معنی که برای کار کردن به منبع تغذیه خارجی نیاز ندارد.
ویژگی فیلتر EMI YB11E2:
1. گزینه های مختلف ترمینال به شما امکان انتخاب می دهد
برنامه های کاربردی نمونه:
-- تجهیزات الکتریکی و الکترونیکی
-- تجهیزات پزشکی
-- تجهیزات دیتاکام
-- اتوماسیون اداری و تجهیزات دیتاکام
مشخصات فیلتر EMI YB11E2:
| مورد | فیلتر خط برق YB-E |
| مدل | YB11E2-15A-Q |
| تابع انتقال | پایین گذار |
| نوع بسته | نصب سطحی |
| فرکانس مرکز اسمی | 10K-30MHZ |
| از دست دادن درج | 60 تا 90 دسی بل |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 115VAC/250VAC |
| جریان رتبه بندی شده | 1A 3A 6A 8A 10A 15A |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشتی | حداکثر 115VAC/50HZ 0.3uA |
| MOQ | 100 عدد |
قانون نامزدی:
| YB | 11 | E2 | - | 15A | - | س |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| تک فاز | جریان | بعد، ابعاد، اندازه | جاری | اتصال خروجی | ||
| مدار 11:11 | E2 | 6 آمپر: 6 آمپر | س: تب 250 روشن سریع | |||
| 10 آمپر: 10 آمپر | W: سیم | |||||
| 15 آمپر: 15 آمپر | S: پایانه های لحیم کاری |
* Q: روشن شدن سریع 6.35x0.8 میلی مترS: پیچ پیچW: UL1015 18 awg
جدول انتخاب فیلتر:
| قسمت شماره | مورد | جریان های رتبه بندی شده (A) | اتصالات خروجی |
| YB11E2-3A |
E2 |
3 | ترمینال سریع روشن |
| YB11E2-6A | E2 | 6 | |
| YB11E2-8A | E2 | 8 | پایانه های لحیم کاری |
| YB11E2--10A | E2 | 10 | |
| YB11E2-15A | E2 | 15 | سیم |

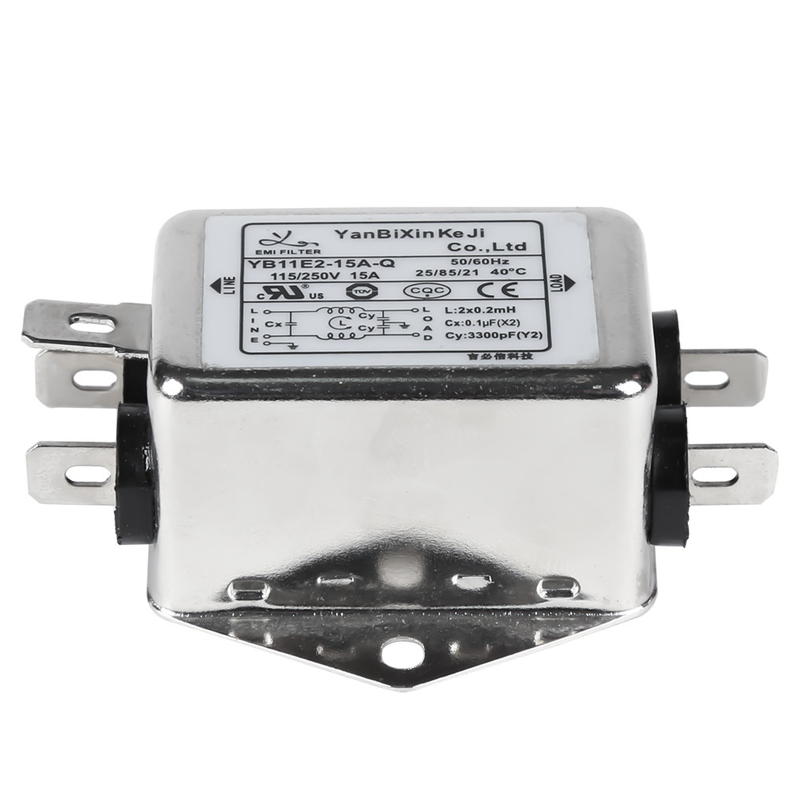

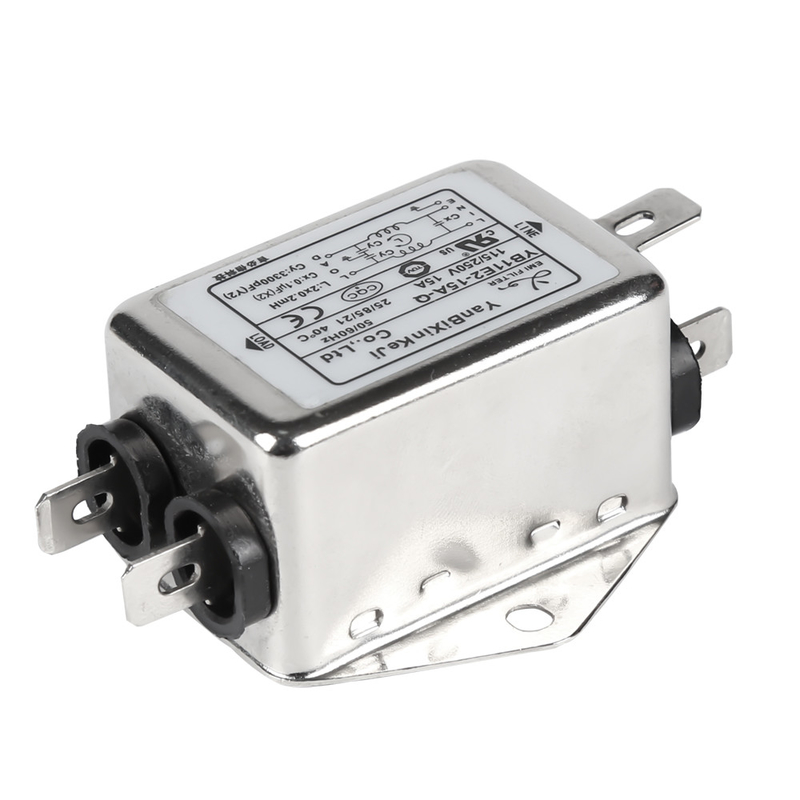

تصویر محصول:
جدول ها:
| شماره مدل | جریان رتبه بندی شده @40 درجه سانتی گراد |
گزینه های ترمینال* | مقاومت خون ساز (اختیاری) | جریان نشتی 250 ولت / 50 هرتز | شماتیک برق | ولتاژ نامی (V) | فرکانس کاری (هرتز) | ||
| YB11E1-1A | 1A | س | - | دبلیو | - | <0.8 میلی آمپر | عکس. 1 | 115/250 ولت | 50/60 هرتز |
| YB11E1-3A | 3A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E1-6A | 6A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E1-8A | 8A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E1-10A | 10A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E2-1A | 1A | - | - | دبلیو | - | عکس. 1 | |||
| YB11E2-3A | 3A | - | - | دبلیو | - | عکس. 1 | |||
| YB11E2-6A | 6A | - | - | دبلیو | - | عکس. 1 | |||
| YB11E2-8A | 8A | - | - | دبلیو | - | عکس. 1 | |||
| YB11E2-10A | 10A | - | - | دبلیو | - | عکس. 1 | |||
| YB11E3-1A | 1A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E3-3A | 3A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E3-6A | 6A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E3-8A | 8A | س | - | دبلیو | - | عکس. 1 | |||
| YB11E3-10A | 10A | س | - | دبلیو | - | عکس. 1 | |||
شماتیک برق:
ابعاد مکانیکی (واحد: میلی متر)
| مورد | آ | ب | سی | دی | E | اف | جی | اچ | من | جی | ک | |||||||||||||||
| E1 | 24 | 45 | 19 | 54.5 | 64.5 | 23 | 9.5 | 4.5 | 6.3 * 0.8 | |||||||||||||||||
| E2 | 44 | 29 | 22 | 40 | 50 | 15 | 8 | 4.5 | 3.5 | UL1015 | ||||||||||||||||
| E3 | 32 | 46 | 22.5 | 54 | 62 | 24 | 12.5 | 4.5 | 6.3 * 0.8 | |||||||||||||||||
| تحمل ها | ± 1 | ± 1 | ± 1 | 0.15 ± | ± 1 | 0.5± | 0.5± | 0.15 ± | 0.15 ± | 0.15 ± | ||||||||||||||||
