فیلتر تک فاز دو مرحله ای فیلتر خط برق جریان بالا 100A گواهینامه CE
ویژگی های فیلتر Emi Two Stage:
- طراحی شده برای فیلترینگ پیشرفته
- گزینه های مختلف ترمینال: faston/screw/terminal
- جریان نامی از 1 تا 100 آمپر
- دیفرانسیل عالی و تضعیف حالت مشترک
- محصولات سفارشی با توجه به نیاز مشتری.
برنامه های کاربردی نمونه:
-- تجهیزات الکتریکی و الکترونیکی
-- تجهیزات پزشکی
-- تجهیزات دیتاکام
-- تجهیزات اتوماسیون اداری
مشخصات فیلتر:
| مورد | فیلتر خط برق دو مرحله ای |
| مدل | YB21F4-100A-S |
| تابع انتقال | پایین گذار |
| نوع بسته | نصب سطحی |
| فرکانس مرکز اسمی | 150KHZ-30MHZ |
| از دست دادن درج | 60 تا 90 دسی بل |
| امپدانس ورودی | 50Ω |
| ولتاژ محاسبه شده | 115 ولت / 250 ولت |
| جریان رتبه بندی شده | 1 تا 100 آمپر |
| دمای محیط | 40 درجه سانتی گراد |
| محدوده دما | 25/085/21 |
| فرکانس عملیاتی | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC |
| حداکثر جریان نشتی | حداکثر 250VAC/60HZ 0.8mA |
| MOQ | 100 عدد |
| قسمت شماره | مورد | جریان های رتبه بندی شده (A) | اتصالات خروجی |
| YB21F4-10A | F4 | 10 | ترمینال سریع روشن |
| YB21F4-30A | F4 | 30 | |
| YB11F4-50A | F4 | 50 | سیم |
| YB11F4-60A | F4 | 60 | |
| YB11F4-80A | F4 | 80 | پیچ M4 |
| YB11F4-100A | F4 | 100 |
* Q: روشن شدن سریع 6.35x0.8 میلی مترS: پیچ پیچW: UL1015 18 awg
قانون نامگذاری:
| YB | 21 | F4 | - | 100A | - | اس |
| ∣ | ∣ | ∣ | ∣ | ∣ | ||
| تک فاز | جریان | بعد، ابعاد، اندازه | جاری | اتصال خروجی | ||
| مدار 21:21 | F4 | 30 آمپر: 30 آمپر | س: تب 250 روشن سریع | |||
| 50 آمپر: 50 آمپر | S:M4 Screw | |||||
| 100 آمپر: 100 آمپر | T: ترمینال |

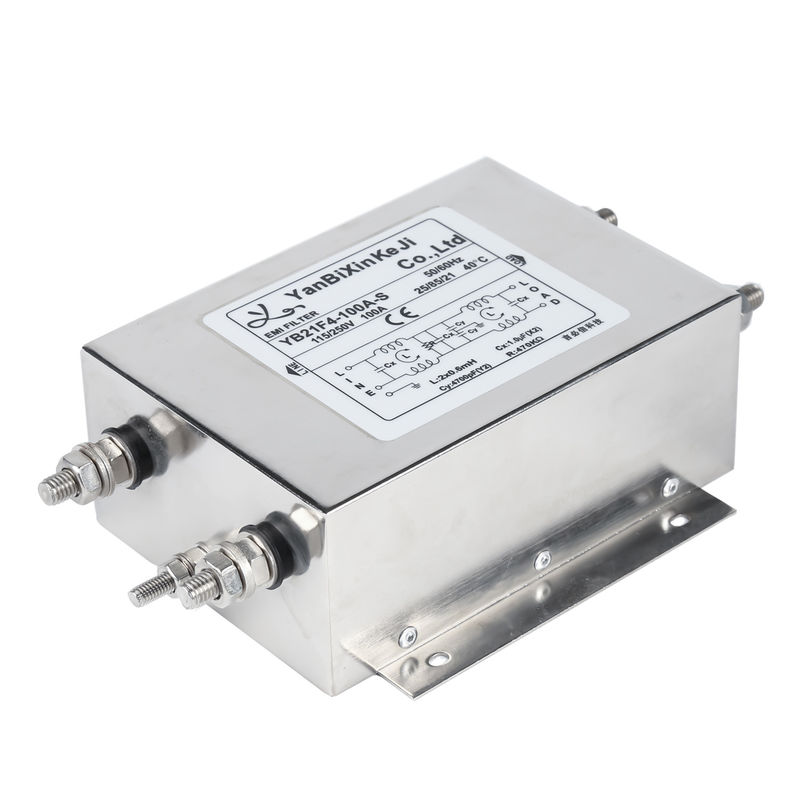

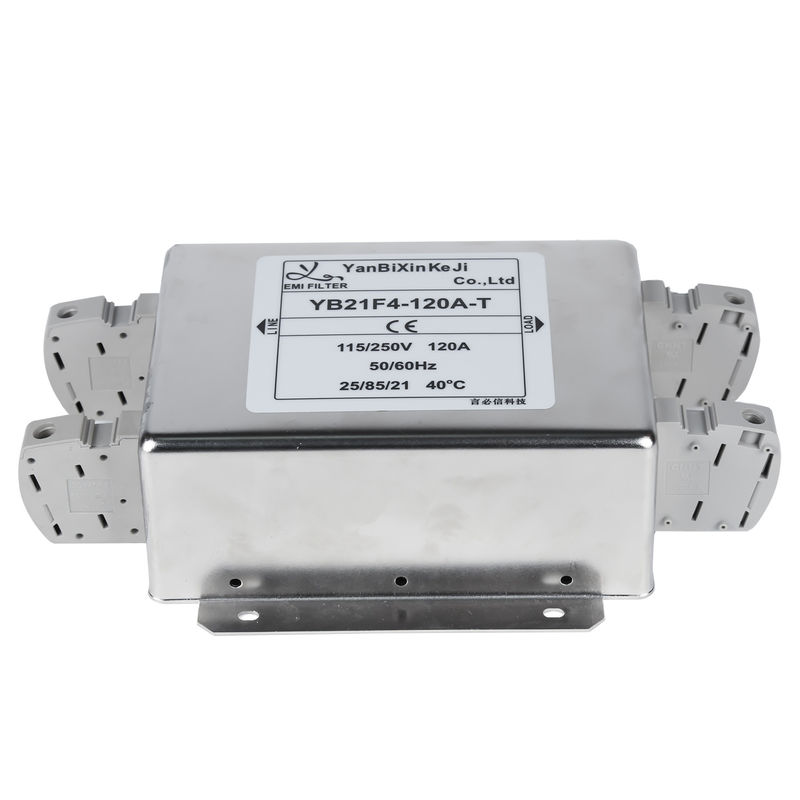

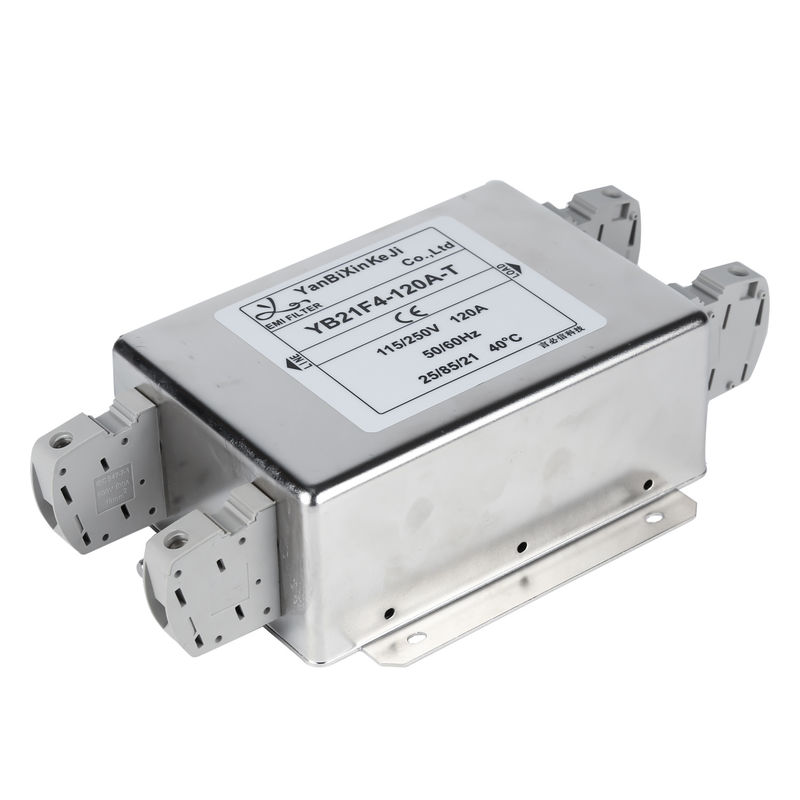

تصویر محصول YB21F4-100A-S:
شماتیک برق:
ابعاد مکانیکی (واحد: میلی متر)
| مورد | E3 | E4 | D1 | D2 | D3 | D4 | D5 | F1 | F2 | F3 | F4 | تحمل ها | ||||||||||||||||||
| آ | 32 | 44.5 | 51 | 51 | 63 | 63 | 73 | 72 | 98 | 120 | 150 | ± 1 | ||||||||||||||||||
| ب | 46 | 50.5 | 33 | 51 | 51 | 51 | 56 | 65 | 80 | 100 | 105 | ± 1 | ||||||||||||||||||
| سی | 22.5 | 30 | 29 | 21 | 29 | 38 | 44.5 | 39 | 41 | 50 | 60 | ± 1 | ||||||||||||||||||
| دی | 54 | 61.5 | 60 | 63 | 75 | 75 | 87 | 75 | 95 | 115 | 120 | 0.15 ± | ||||||||||||||||||
| E | 62 | 70.5 | 68 | 72 | 85 | 85 | 98 | 45 | 50 | 80 | 90 | ± 1 | ||||||||||||||||||
| اف | 24 | 28 | 20 | 27 | 25 | 27 | 30 | 35 | 50 | 60 | 60 | 0.5± | ||||||||||||||||||
| جی | 12.5 | 10.5 | 10 | 10 | 10 | 15.5 | 16 | 22 | 24 | 26 | 35 | 0.5± | ||||||||||||||||||
| اچ | 4.5 | 6 | 4.5 | 4.5 | 5 | 4.5 | 4.5 | 4.2 | 4.2 | 4*6 | 4*6 | 0.15 ± | ||||||||||||||||||
| من | 4.5 | 4.2 * 6.2 | 4.2 * 6.2 | 4*6 | 4*6 | 0.15 ± | ||||||||||||||||||||||||
| جی | M4/M6 | M4/M6 | M4/M6 | M4/M6 | ||||||||||||||||||||||||||
| ک | 6.3 * 0.8 | 6.3 * 0.8 | UL 1015 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | 6.3 * 0.8 | M4 | M4 | M4 | M4 | 0.15 ± | ||||||||||||||||||
| L | 35 | 50 | 60 | 60 | ± 2 | |||||||||||||||||||||||||
