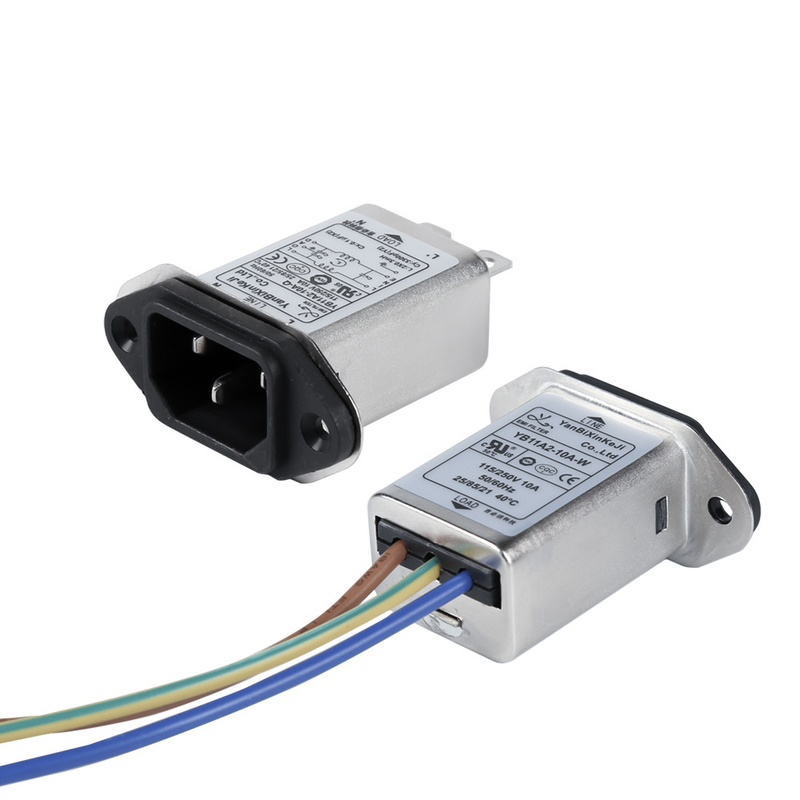

0.4 میلی آمپر جریان نشتی کم فیلتر ورودی IEC فیلتر تک سوکت برای تجهیزات خانگی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xتایپ کنید | YB11A2-10A-Q | ولتاژ | 115 ولت / 250 ولت |
---|---|---|---|
دمای محیط | 40 درجه سانتیگراد | خط به خط | 1450VDC |
خط به زمین | 2250VDC | تابع انتقال | پایین گذار |
فرکانس عملیاتی | 50/60 هرتز | جریان نشتی | 0.8 میلی آمپر |
از دست دادن درج | 60 تا 90 دسی بل | نوع بسته | نصب سطحی |
فرکانس مرکزی اسمی | 10K-30MHZ | ||
برجسته | پلاگین IEC 320 در فیلتر RFI,پلاگین 0.8mA در فیلتر RFI,پلاگین 1450VDC در فیلتر RFI |
0.4 میلی آمپر جریان کم نشتی فیلتر ورودی IEC فیلتر تک سوکت برای تجهیزات خانگی
ما گواهی های محصول مربوطه را داریم، نصب چندگانه در دسترس است، محصول را می توان سفارشی کرد، با آزمایشگاه های تحقیقاتی برتر برای ارائه تست تشخیصی EMC رایگان کار می کنیم.
مشخصات فنی فیلتر EMI:
مورد | سوکت امی فیلتر برق |
مدل | سوکت Emi Power Filter YB-A |
تابع انتقال | پایین گذار |
نوع بسته | نصب سطحی |
فرکانس مرکز اسمی | 10K-30MHZ |
از دست دادن درج | 60 تا 90 دسی بل |
امپدانس ورودی | 50Ω |
ولتاژ محاسبه شده | 115VAC 250VAC |
جریان رتبه بندی شده | 1A 3A 6A 10A |
دمای محیط | 40 درجه سانتی گراد |
محدوده دما | 25/085/21 |
فرکانس عملیاتی | 50/60 هرتز |
خط به خط | 1450VDC |
خط به زمین | 2250VDC |
حداکثر جریان نشتی | حداکثر 115VAC/50HZ 0.3uA |
MOQ | 500 عدد |
قیمت | USD1.39 ~ 1.85 / متر |
زمان بین شروع و اتمام فرآیند تولید | 5 تا 15 روز هفته |
ماژول ورودی برق Emi Power Filter Inlet 1-10A Emi Filter با نوع پزشکی
امکاناتفیلتر EMI:
- عملکرد عالی / ساختار جمع و جور
- نسخه پیچی از سمت عقب جلو
- نسخههای پزشکی اختیاری (نوع R5)
- اتصال سریع (6.35 * 0.8 میلی متر)، لحیم کاری یا سیم
- فیلترهای قدرت با عملکرد بالا و تضعیف بالا با سوکت IEC 320
- انواع (R5) با الزامات IEC/EN60601-1 برای ترخیص ایمنی، جریان نشتی و آزمایش هیپوت بالا مطابقت دارند.
- قطعات و ترکیبات مختلفی برای پاسخگویی به تست های EMC مشتریان مختلف وجود دارد.
- محصولات سفارشی با توجه به نیاز مشتری
برنامه های کاربردی نمونهفیلتر EMI:
- ویژه برای تلویزیون های LCD و PDP، برنامه های پزشکی، لوازم الکتریکی عمومی طراحی شده است.
-- تجهیزات پزشکی
- تجهیزات تست و اندازه گیری
-- ماشین آلات کوچک و متوسط و تجهیزات خانگی
- منابع تغذیه تک فاز، منابع تغذیه سوئیچ حالت
قانون نامزدیفیلتر EMI:
YB 11 A1 - 10A - Q (R 5 G)
¦ ¦ ¦ ¦ ¦ ¦ ¦
اتصال جریان مورد مدار اختیاری است
شماتیک برقفیلتر EMI:
ابعاد مکانیکی (واحد: میلی متر)فیلتر EMI:
مورد | آ | ب | سی | دی | E | اف | جی | اچ | من | جی | ک | L | م | ن |
A1 | 58 | 28.5 | 21 | 50 | 40 | 22.4 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||
A2 | 58 | 28.5 | 21 | 52 | 40 | 25 | 12.7 | 11.8 | 13.5 | 3.2 | 6.35 * 0.8 | |||
تحمل ها |
± 1 | ± 1 | ± 1 | ± 1 | 0.15 ± | ± 1 | 0.5± | 0.5± | 0.5± | ± 1 | 0.15 ± |
جدول هافیلتر EMI:
شماره مدل | جریان رتبه بندی شده @40 درجه سانتی گراد |
گزینه های ترمینال* | مقاومت خون ساز (اختیاری) | G (اختیاری) | جریان نشتی 250 ولت / 50 هرتز | شماتیک برق | ولتاژ محاسبه شده | فرکانس کاری (هرتز) | ||
YB11A1-1A | 1A | س | اس | دبلیو | - | - |
<0.8 میلی آمپر |
عکس. 1 |
115/250 ولت |
50/60 هرتز |
YB11A1-2A | 2A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-3A | 3A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-4A | 4A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-6A | 6A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-8A | 8A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-10A | 10A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A1-15A | 15A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-1A | 1A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-2A | 2A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-3A | 3A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-4A | 4A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-6A | 6A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-8A | 8A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-10A | 10A | س | اس | دبلیو | - | - | عکس. 1 | |||
YB11A2-15A | 15A | س | اس | دبلیو | - | - | عکس. 1 |
جدول تلفات درج (در سیستم 50 اهم طبق IEC/CISPR شماره 17)فیلتر EMI:
حالت مشترک -------- حالت دیفرانسیل
1A 3A
6A 8A
10A 15A
