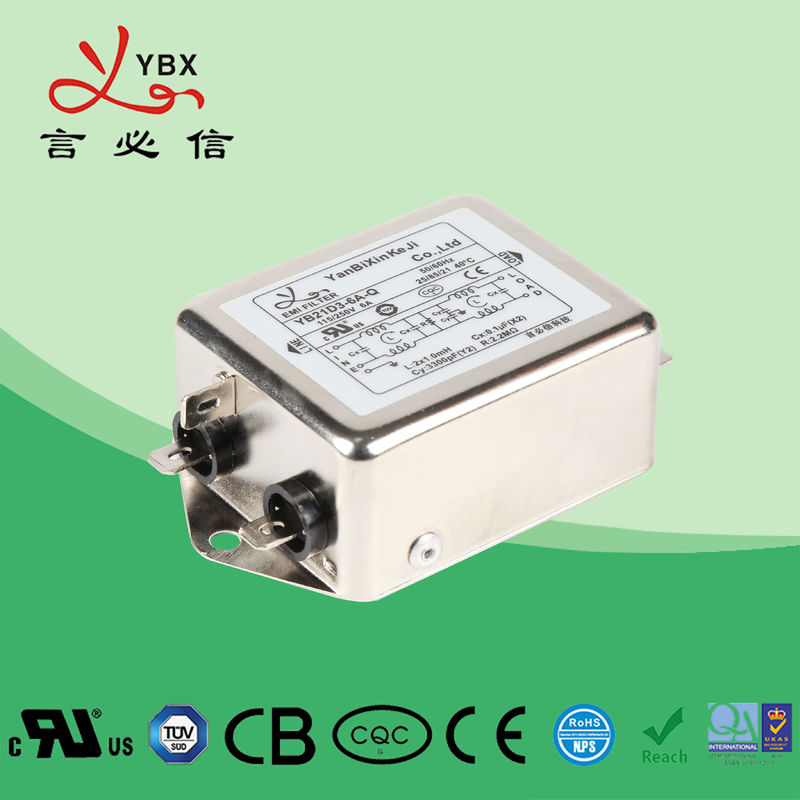

عملکرد بالا AC 3 فاز خط تولید خط فیلتر سفارشی
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xمورد | YB41D3-6A-Q | دارای امتیاز فعلی | 1A-20A |
---|---|---|---|
دمای محیط | 40 درجه سانتیگراد | خط به خط | 1450DVC |
گواهی | ISO9001 CE TUV CQC CUL ROHS | بندر | شنژن |
برجسته | AC خط برق فیلتر,AC خط برق سر و صدا خط |
فیلتر صوتی قدرت 5-20A با کارایی بالا فیلتر سه فاز Dimmer EMC فیلتر
مشخصات فنی:
مورد | فیلتر خط برق راه آهن DIN |
مدل | فیلتر برق خط DIN راه آهن YB-D |
تابع انتقال | پایین گذار |
نوع بسته بندی | سطح کوه |
فرکانس مرکز اسمی | 10K-30MHZ |
ضرر درج | 60 ~ 90dB |
امپدانس ورودی | 50Ω |
ولتاژ محاسبه شده | 115 ولت / 250 ولت |
دارای امتیاز فعلی | 1 ~ 50A |
دمای محیط | 40 درجه سانتیگراد |
محدوده دما | 25/085/21 |
فرکانس عملیاتی | 50 / 60HZ |
خط به خط | 1450VDC |
خط به زمین | 2250VDC |
حداکثر جریان نشت | 250VAC / 60HZ 0.8mA حداکثر |
MOQ | 50 قطعه |
قیمت | 10.8 1 1.65 USD / متر |
زمان بین شروع و اتمام فرآیند تولید | 5 ~ 15 روز هفته |
امکانات:
- فیلتر پیشرفته دو مرحله ای طراحی شده برای جلوگیری از منبع تغذیه ممکن است باعث ایجاد اختلال در دستگاه شود
-گزینه های مختلف ترمینال به شما امکان می دهد انتخاب کنید
- قطعات و ترکیبات متنوعی برای پاسخگویی به تست های مختلف EMC مشتری وجود دارد.
- محصولات سفارشی شده با توجه به نیاز مشتری.
برنامه های کاربردی نمونه:
- تجهیزات برقی و الکترونیکی
-- تجهیزات پزشکی
- اتوماسیون ساختمان
- اتوماسیون اداری و تجهیزات دیتاکوم
قانون نامزد:
YB 24 E4 - 10A - Q (5)
¦ ¦ ¦ ¦
اتصال جریان اتصال اختیاری است
جدول بندی ها:
شماره مدل | دارای امتیاز فعلی @ 40 ° C |
گزینه های ترمینال * | جریان نشت 250 ولت / 50 هرتز | شماتیک برق | دارای ولتاژ دارای امتیاز (V) | فرکانس عملیاتی (هرتز) | ||||||||||||||||||||||||||||||
YB41D3-1A | 1A | س | س | W |
<0.8mA |
عکس. 1 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||
YB41D3-2A | 2A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D3-3A | 3A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D3-4A | 4A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D3-6A | 6A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D3-8A | 8A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D3-10A | 10A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-1A | 1A | س | س | W | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-2A | 2A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-3A | 3A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-4A | 4A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-6A | 6A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-8A | 8A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB41D4-10A | 10A | س | س | - | عکس. 1 | |||||||||||||||||||||||||||||||
YB42D3-1A | 1A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-2A | 2A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-3A | 3A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-4A | 4A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-6A | 6A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-8A | 8A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D3-10A | 10A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-1A | 1A | س | س | W | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-2A | 2A | س | س | - | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-3A | 3A | س | س | - | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-4A | 4A | س | س | - | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-6A | 6A | س | س | - | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-8A | 8A | س | س | - | شکل 3 | |||||||||||||||||||||||||||||||
YB42D4-10A | 10A | س | س | - | شکل 3 |
جداول پزشکی:
شماره مدل | دارای امتیاز فعلی @ 40 ° C |
گزینه های ترمینال | تجهیزات پزشکی 5 |
جریان نشت 250 ولت / 50 هرتز | شماتیک برق | دارای ولتاژ دارای امتیاز (V) | فرکانس عملیاتی (هرتز) | ||||||||||||||||||||||||||||||||
YB41D3-1A-x (5) | 1A | س | س | W | 5 |
<5μA |
شکل 2 |
115 / 250V |
50 / 60Hz |
||||||||||||||||||||||||||||||
YB41D3-2A-x (5) | 2A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D3-3A-x (5) | 3A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D3-4A-x (5) | 4A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D3-6A-x (5) | 6A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D3-8A-x (5) | 8A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D3-10A-x (5) | 10A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-1A-x (5) | 1A | س | س | W | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-2A-x (5) | 2A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-3A-x (5) | 3A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-4A-x (5) | 4A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-6A-x (5) | 6A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB41D4-8A-x (5) | 8A | س | س | - | 5 | شکل 2 | |||||||||||||||||||||||||||||||||
YB42D3-1A-x (5) | 1A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-2A-x (5) | 2A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-3A-x (5) | 3A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-4A-x (5) | 4A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-6A-x (5) | 6A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-8A-x (5) | 8A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D3-10A-x (5) | 10A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-1A-x (5) | 1A | س | س | W | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-2A-x (5) | 2A | س | س | - | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-3A-x (5) | 3A | س | س | - | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-4A-x (5) | 4A | س | س | - | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-6A-x (5) | 6A | س | س | - | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-8A-x (5) | 8A | س | س | - | 5 | شکل 4 | |||||||||||||||||||||||||||||||||
YB42D4-10A-x (5) | 10a | س | س | - | 5 | شکل 4 |
* س: سریع 6.35x0.8 میلی متر S: لنگ پیچ T: بلوک ترمینال
شماتیک برقی:
عکس. 1
شکل 2
شکل 3
شکل 4
ابعاد مکانیکی (واحد: میلی متر)
مورد | آ | ب | ج | د | ه | ف | ج | ح | من | ج | ک | ل | ||||||||||||||||||||||||||||
D3 | 63 | 51 | 29 | 75 | 85 | 25 | 10 | 5 | 6.3 * 0.8 | |||||||||||||||||||||||||||||||
D4 | 63 | 51 | 38 | 75 | 85 | 27 | 15.5 | 4.5 | 6.3 * 0.8 | |||||||||||||||||||||||||||||||
تحمل | 1 پوند | 1 پوند | 1 پوند | 15 0.15 | 1 پوند | 0.5 | 0.5 | 15 0.15 | 15 0.15 | 15 0.15 | 2 پوند | |||||||||||||||||||||||||||||
جدول تلفات درج (در سیستم 50ohm مطابق با IEC / CISPR شماره 17)
حالت مشترک -------- حالت دیفرانسیل
1A 3A
6A 10A
20a
