فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی

فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی

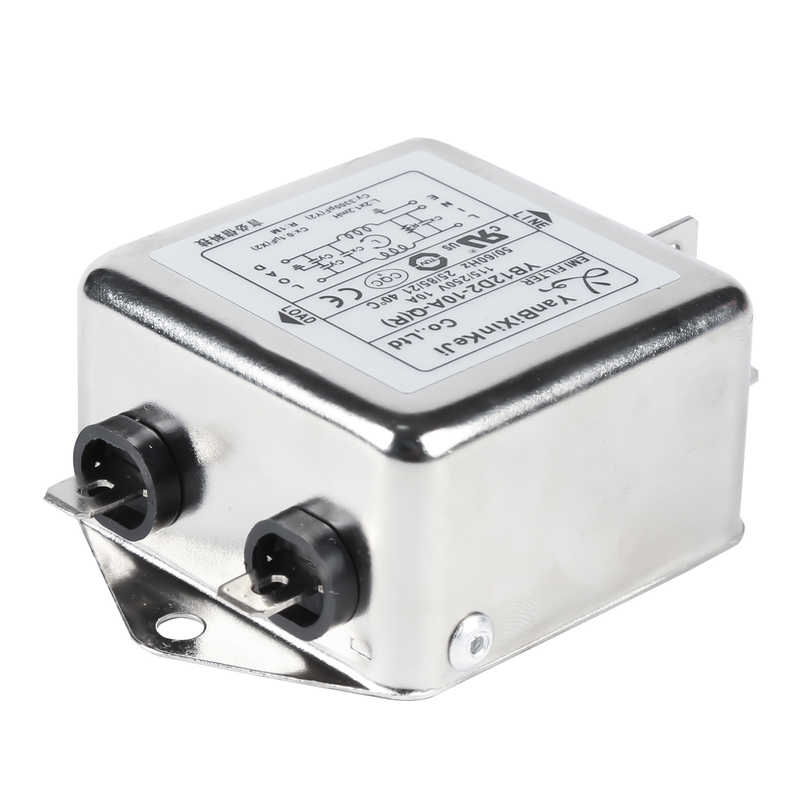

Single Phase Low Pass EMI Filter / Power Line RFI Filter Metal Case
فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی

تصویر بزرگ :  فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی

جزئیات محصول:
محل منبع: چين
نام تجاری: YBX
گواهی: cUL, TUV, CQC, CE, ROHS
شماره مدل: YB12D2-10A-Q
پرداخت:
مقدار حداقل تعداد سفارش: (100 عددی)
قیمت: Negotiable
جزئیات بسته بندی: 56.5 * 28.5 * 22.5cm
زمان تحویل: 20-25 روز
شرایط پرداخت: T/T، اعتبارات اسنادی
قابلیت ارائه: 10000 قطعه / قطعه در هر ماه آداپتور 220V فیلتر شارژی عمومی

فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی

شرح
مورد: YB12D2-10A-Q دارای امتیاز فعلی: 1A-10A
ولتاژ: 125V / 250VAC فرکانس: 50 / 60Hz
نام تجاری: YBX MOQ: 100PCS
گواهی: cUL TUV CQC CE ROHS ISO9001 بندر: شنژن
برجسته:

منبع تغذیه فیلتر نویز

,

خط RFID خط قدرت



فیلتر تک فاز Low Passion EMI One Stage RFI Power Line Noise EMC EMI فیلتر



مشخصات فنی:



مورد فیلتر خط برق
مدل فیلتر برق خط YB-D2
تابع انتقال پایین گذار
نوع بسته بندی سطح کوه
فرکانس مرکز اسمی 10K-30MHZ
ضرر درج 60 ~ 90dB
امپدانس ورودی 50Ω
ولتاژ محاسبه شده 115 ولت / 250 ولت
دارای امتیاز فعلی 1 ~ 10A
دمای محیط 40 درجه سانتیگراد
محدوده دما 25/085/21
فرکانس عملیاتی 50 / 60HZ
خط به خط 1450VDC
خط به زمین 2250VDC
حداکثر جریان نشت 250VAC / 60HZ 0.8mA حداکثر
MOQ 100 قطعه
قیمت 5.3 1 USD1 / متر
زمان بین شروع و اتمام فرآیند تولید 5 ~ 20 روز هفته



امکانات:



- اندازه جمع و جور می تواند در موقعیت های مختلف اعمال شود.



- فیلترهای YB12 به عنوان فیلترهای دو مرحله ای (YB35) در محیط پر سر و صدا نیز در دسترس هستند.



- قطعات و ترکیبات متنوعی برای پاسخگویی به تست های مختلف EMC مشتری وجود دارد.



- محصولات سفارشی شده با توجه به نیاز مشتری.



برنامه های کاربردی نمونه:



- تجهیزات برقی و الکترونیکی



-- تجهیزات پزشکی



- تجهیزات Datacom



- تجهیزات اتوماسیون اداری



قانون نامزد:



YB 12 E3 - 10A - Q (R5)

¦ ¦ ¦ ¦

اتصال جریان اتصال اختیاری است



جدول بندی ها:

شماره مدل دارای امتیاز فعلی
@ 40 ° C

گزینه های ترمینال *

مقاومت Bleeder (اختیاری) جریان نشت 250 ولت / 50 هرتز

شماتیک برق

دارای ولتاژ دارای امتیاز (V) فرکانس عملیاتی (هرتز)


YB12E3-1A 1A س - W -





























<0.8mA

عکس. 1





























115 / 250V





























50 / 60Hz

YB12E3-3A 3A س - W - عکس. 1
YB12E3-6A 6A س - W - عکس. 1
YB12E4-1A 1A س س W - عکس. 1
YB12E4-3A 3A س س W - عکس. 1
YB12E4-6A 6A س س W - عکس. 1
YB12E4-8A 8A س س W - عکس. 1
YB12E4-10A 10A س س W - عکس. 1
YB12E4-15A 15A س س - - عکس. 1
YB12E4-20A 20A س س - - عکس. 1
YB12D1-1A 1A س - W - عکس. 1
YB12D1-3A 3A س - W - عکس. 1
YB12D1-6A 6A س - W - عکس. 1
YB12D2-6A 6A س س W - عکس. 1
YB12D2-8A 8A س س W - عکس. 1
YB12D2-10A 10A س س W - عکس. 1
YB12D2-15A 15A س س - - عکس. 1
YB12D2-20A 20A س س - - عکس. 1
YB12D3-10A 10A س س W - عکس. 1
YB12D3-15A 15A س س - - عکس. 1
YB12D3-20A 20A س س - - عکس. 1
YB12D4-30A 30A - س - - عکس. 1
YB12D5-30A 30A - س - - عکس. 1
YB12F1-30A 30A - س - - عکس. 1
YB12F1-40A 40A - س - - عکس. 1
YB12F2-30A 30A - س - - عکس. 1
YB12F2-40A 40A - س - - عکس. 1
YB12F3-40A 40A - س - - عکس. 1
YB12F3-50A 50A - س - - عکس. 1
YB12F4-50A 50A - س - - عکس. 1



نوع پزشکی جدول بندی ها:

شماره مدل دارای امتیاز فعلی
@ 40 ° C

گزینه های ترمینال مقاومت Bleeder (اختیاری) تجهیزات پزشکی جریان نشت 250 ولت / 50 هرتز شماتیک برق دارای ولتاژ دارای امتیاز (V) فرکانس عملیاتی (هرتز)


YB12E3-1A-x (5) 1A س - W 1 5

























<5μA

شکل 2

























115 / 250V

























50 / 60Hz

YB12E3-3A-x (5) 3A س - W 1 5 شکل 2
YB12E3-6A-x (5) 6A س - W 1 5 شکل 2
YB12E4-1A-x (5) 1A س س W 1 5 شکل 2
YB12E4-3A-x (5) 3A س س W 1 5 شکل 2
YB12E4-6A-x (5) 6A س س W 1 5 شکل 2
YB12E4-8A-x (5) 8A س س W 1 5 شکل 2
YB12E4-10A-x (5) 10A س س W 1 5 شکل 2
YB12E4-15A-x (5) 15A س س - 1 5 شکل 2
YB12E4-20A-x (5) 20A س س - 1 5 شکل 2
YB12D1-1A-x (5) 1A س - W 1 5 شکل 2
YB12D1-3A-x (5) 3A س - W 1 5 شکل 2
YB12D1-6A-x (5) 6A س - W 1 5 شکل 2
YB12D2-6A-x (5) 6A س س W 1 5 شکل 2
YB12D2-8A-x (5) 8A س س W 1 5 شکل 2
YB12D2-10A-x (5) 10A س س W 1 5 شکل 2
YB12D2-15A-x (5) 15A س س - 1 5 شکل 2
YB12D2-20A-x (5) 20A س س - 1 5 شکل 2
YB12D3-10A-x (5) 10A س س W 1 5 شکل 2
YB12D3-15A-x (5) 15A س س - 1 5 شکل 2
YB12D3-20A-x (5) 20A س س - 1 5 شکل 2

فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 0* س: سریع 6.35x0.8 میلی متر فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 1S: لنگ پیچ فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 2W: UL1015 18awg

شماتیک برقی:



فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 3

عکس. 1



فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 4

شکل 2



ابعاد مکانیکی (واحد: میلی متر)



فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 5




مورد E3 E4 D1 D2 D3 D4 D5 F1 F2 F3 F4 تحمل
آ 32 44.5 51 51 63 63 73 72 98 120 150 1 پوند
ب 46 50.5 33 51 51 51 56 65 80 100 105 1 پوند
ج 22.5 30 29 21 29 38 44.5 39 41 50 60 1 پوند
د 54 61.5 60 63 75 75 87 75 95 115 120 15 0.15
ه 62 70.5 68 72 85 85 98 45 50 80 90 1 پوند
ف 24 28 20 27 25 27 30 35 50 60 60 0.5
ج 12.5 10.5 10 10 10 15.5 16 22 24 26 35 0.5
ح 4.5 6 4.5 4.5 5 4.5 4.5 4.2 4.2 4 * 6 4 * 6 15 0.15
من   4.5           4.2 * 6.2 4.2 * 6.2 4 * 6 4 * 6 15 0.15
ج               M4 / M6 M4 / M6 M4 / M6 M4 / M6
ک 6.3 * 0.8 6.3 * 0.8 UL 1015 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 6.3 * 0.8 M4 M4 M4 M4 15 0.15
ل               35 50 60 60 2 پوند



جدول تلفات درج (در سیستم 50ohm مطابق با IEC / CISPR شماره 17)

           حالت مشترک -------- حالت دیفرانسیل

1A 3A

    فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 6                       فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 7



6A 8A

    فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 8                       فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 9



10A 20A

   فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 10                          فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 11



30A

   فیلتر تک فاز Low Pass EMI Filter / Power Line فیلتر RFI فلزی 12
