YX92G4 فیلتر EMI سه فاز با جریان بالا فیلتر سرکوب EMI چهار خط برای SMPS
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتساپ:0086 18588475571
وی چت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| نام محصول | فیلتر سرکوب سه فاز | ولتاژ | 380V/440V |
|---|---|---|---|
| جاری | 1A-200A | امپدانس ورودی | 50Ω |
| فرکانس | 50/60 هرتز | خط به خط | 1450VDC |
| خط به زمین | 2250VDC یا 2000VAC | مقدار تولیدی | 5 عدد |
| برجسته | فیلتر سه فاز emi,فیلتر سه فاز خط قدرت |
||
توضیحات محصول
YX92G4 فیلتر EMI سه فاز با جریان بالا فیلتر سرکوب EMI چهار خط برای SMPS
مشخصات فنی:
| ماده | فیلتر سرکوب سه فاز |
| مدل | YX92G4-100A-S |
| تابع انتقال | عبور پایین |
| نوع بسته بندی | ارتفاع سطح |
| فرکانس مرکزی اسمی | 150K-30MHZ |
| از دست دادن ورودی | ۶۰ تا ۹۰ دبی |
| مقاومت ورودی | 50Ω |
| ولتاژ نامی | 380 ولت/440 ولت |
| جریان نامی | 3A-100A |
| دمای محیط | ۴۰ درجه سانتیگراد |
| محدوده دما | 25 / 085 / 21 |
| فرکانس کار | 50/60 هرتز |
| خط به خط | 1450VDC |
| خط به زمین | 2250VDC یا 2000VAC |
| حداکثر جریان نشت | 250VAC/60HZ 1.4mA حداکثر 440VAC/60HZ 2.5mA حداکثر |
| مقدار تولیدی | پنج تا |
| قیمت |
USD3.8 ~ 98 / متر |
| زمان پیشرو | ۳ تا ۱۵ روز کاری برای فیلتر EMI کم عبور |
ویژگی ها:
1به طور گسترده ای در لوازم خانگی، قدرت برق، ارتباطات، ابزار ماشین، ظرف، نساجی، چاپ، ماشین معدن، ابزار موزیک، و غیره استفاده می شود.
2. مدارهای فیلتر دو مرحله ای پیشرفته با محرک های ضد اشباع بسیار مقاوم
3محصولات سفارشی بر اساس الزامات مشتری
4. این فیلترهای خط برق برای اتاق های محافظ با عملکرد بالا طراحی شده اند ، از دست دادن ورودی بیش از 100dB از 14KHz تا 40GHz است. ما می توانیم فیلترهای قدرت مشخصات مختلف را ارائه دهیم ،با DC و AC
کاربردهای معمول:
-- سیستم های کامپیوتری مرکزی
-- تجهیزات اداری با قدرت بالا
-- منابع برق
-- تجهیزات اداری و پردازش اطلاعات
جدول انتخاب فیلتر:
| قسمت شماره | پرونده | جریان های نامی (A) | اتصالات خروجی |
| YX92G4-10A | G4 | 10 | پیچ M4/M6/M8 |
| YX92G4-20A | G4 | 20 | |
| YX92G4-30A | G4 | 30 | بلوک ترمینال |
| YX92G4-40A | G4 | 40 | |
| YX92G4-50A | G4 | 50 | چوب مس |
ب: نوار مسS: لوله پیچT: بلوک ترمینال
تابولات:
| شماره مدل | جریان نامی @40°C |
گزینه های ترمینال* |
جریان نشت 440V/50Hz | طرح الکتریکی |
ولتاژ نامی ((V) | فرکانس عملیاتی ((Hz) | ||||||||||||||||||||||||||||||
| YX93G2-3A | 3A | ق | S | T |
<5.0mA |
انگشت.1 |
250/440 ولت |
50/60 هرتز |
||||||||||||||||||||||||||||
| YX93G2-6A | 6A | ق | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G2-10A | 10A | ق | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G3-15A | 15A | ق | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G3-20A | 20A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G3-25A | 25A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G3-30A | 30A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G5-40A | 40A | - | S | T |
<10.0mA |
انگشت.1 | ||||||||||||||||||||||||||||||
| YX93G5-50A | 50A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G4-60A | 60A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G4-70A | 70A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G4-80A | 80A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G4-100A | 100A | - | S | T |
<20.0mA |
انگشت.1 | ||||||||||||||||||||||||||||||
| YX93G4-130A | 130A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G6-150A | 150A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
| YX93G6-200A | 200A | - | S | T | انگشت.1 | |||||||||||||||||||||||||||||||
* سوال: سریع روی 6.35x0.8mmS: لوله پیچT: بلوک ترمینال
طرح برق:
ابعاد مکانیکی (یک واحد: میلی متر)
| پرونده | A | ب | C | D | E | F | G | H | من | J | K | L | م | ||||||||||||||||||||||||||||||
| G1 | 72 | 65 | 39 | 75 | 85 | 35 | 22 | 45 | M4 | M4/M6 | |||||||||||||||||||||||||||||||||
| G2 | 98 | 80 | 40 | 95 | 105 | 50 | 20 | 4.5*65 | 50 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G3 | 120 | 100 | 50 | 115 | 130 | 50 | 28 | 4*6 | 60 | M4 | M4/M6 | ||||||||||||||||||||||||||||||||
| G4 | 200 | 127 | 80 | 150 | 170 | 62 | 49.5 | 6*9 | 117 | M6/M8 | M8/M10 | ||||||||||||||||||||||||||||||||
| G5 | 150 | 105 | 60 | 120 | 135 | 55 | 35 | 4*6 | 90 | M6 | M8 | ||||||||||||||||||||||||||||||||
| G6 | 260 | 170 | 100 | 196 | 220 | 85 | 65 | 8*12 | 172 | M8 | M10 | ||||||||||||||||||||||||||||||||
| تحمل | ±1 | ±1 | ±1 | ±0.15 | ±1 | ±0.5 | ±0.5 | ±0.15 | ±0.15 | ±0.15 | ±0.15 | ±2 | |||||||||||||||||||||||||||||||

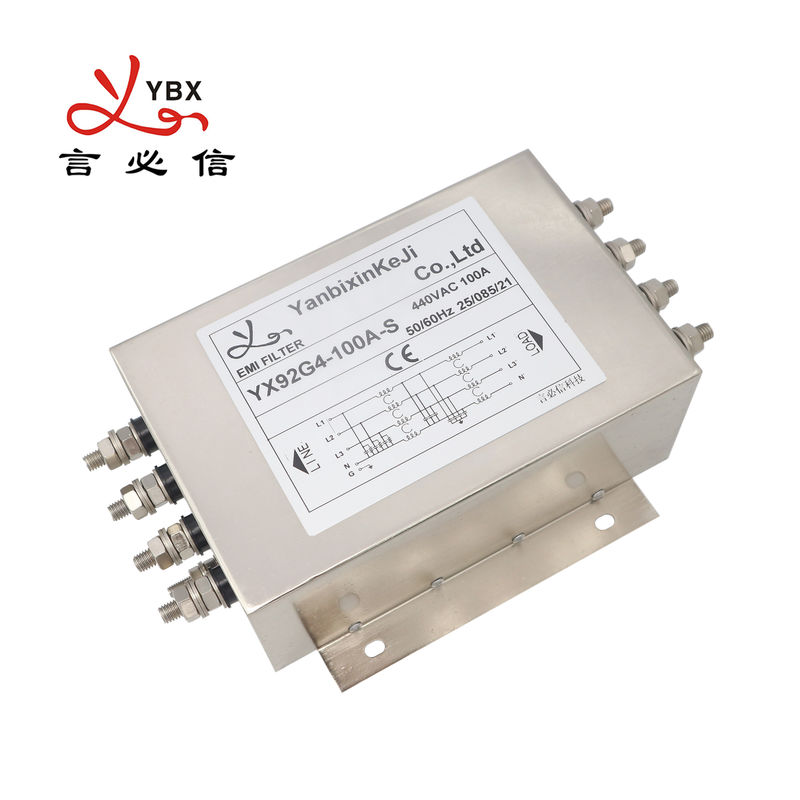

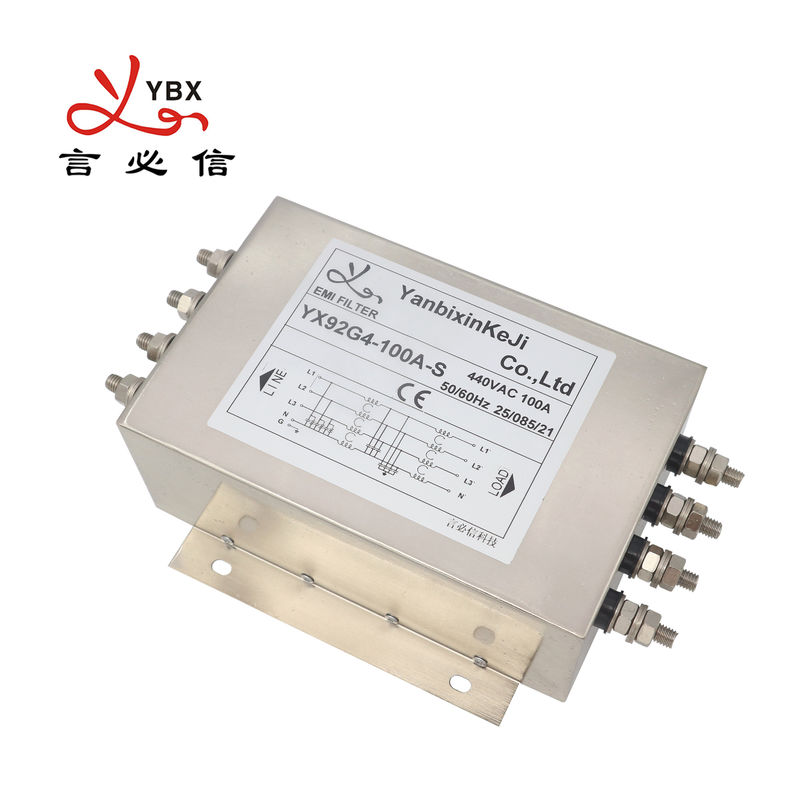

YX92G4-100A-S تصویر فیلتر سه فاز EMI:
جدول از دست دادن ورودی ((در سیستم 50 اوم بر اساس IEC/CISPR No.17)
